سیستم اندازه گیری مادون قرمز

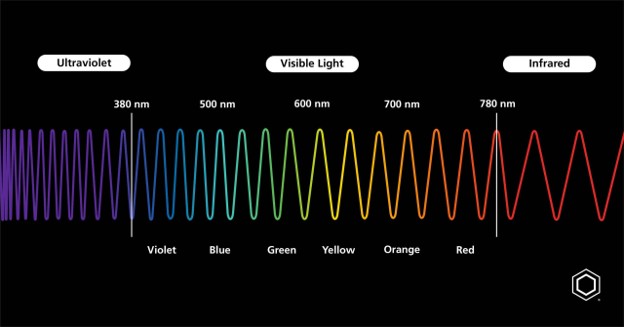

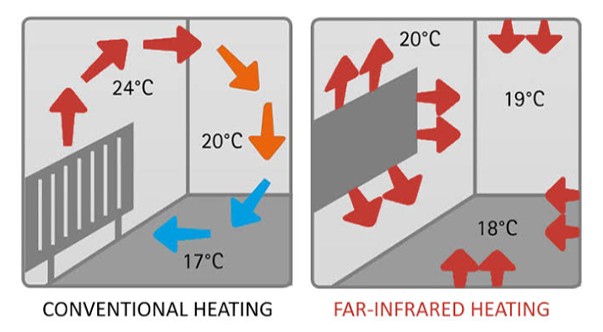

سیستمهای اندازهگیری دمای مادونقرمز بهعنوان یکی از ابزارهای کلیدی پایش غیرتماسی در صنایع حرارتی و فرآیندی، بر پایهی اصول تابش الکترومغناطیسی و رفتار فیزیکی ماده عمل میکنند. هر جسمی که دمایی بالاتر از صفر مطلق داشته باشد، بهواسطهی حرکت ارتعاشی و مکانیکی مولکولها، تابش مادونقرمز منتشر میکند. این تابش، حاصل جابهجایی بارهای الکتریکی در ساختار مولکولی است و بهصورت فوتونهایی که با سرعت نور حرکت میکنند، از سطح جسم خارج میشود. فوتونهای منتشرشده در محدودهی طولموج 0.7 تا 1000 میکرومتر قرار دارند؛ محدودهای که بخش اعظم آن برای چشم انسان نامرئی است، اما حامل انرژی بسیار بیشتری نسبت به بخش قابلمشاهده طیف بوده و مبنای عملکرد تجهیزات اندازهگیری غیرتماسی قرار میگیرد. این ویژگی باعث شده است که فناوری مادونقرمز بهعنوان یک ابزار استاندارد در محیطهایی که تماس مستقیم با جسم خطرناک، غیرممکن یا مخرب است، مورد استفاده قرار گیرد.

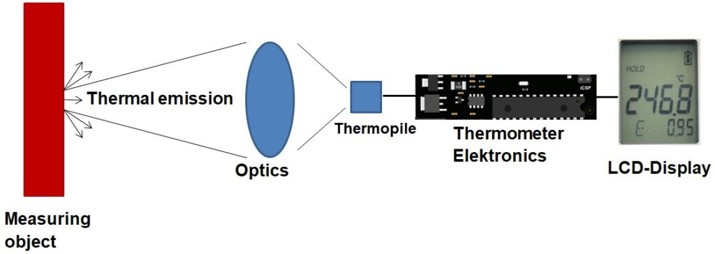

در یک سیستم اندازهگیری مادونقرمز، تابش حرارتی از طریق مجموعه اپتیکی دستگاه جمعآوری شده و به سمت آشکارساز هدایت میشود. این فرآیند مشابه عملکرد چشم انسان است؛ جایی که لنز، فوتونهای ورودی را روی سطح حساس شبکیه متمرکز میکند تا سیگنال قابلتفسیر ایجاد شود. در سنسور مادونقرمز نیز فوتونهای دریافتی توسط آشکارساز به سیگنال الکتریکی تبدیل شده و سپس توسط مدارهای پردازش، به مقدار دما تبدیل میشوند. این تبدیل بر اساس قوانین بنیادی تابش جسم سیاه انجام میشود؛ قوانینی که توسط استفان و بولتزمن توصیف شدهاند و نشان میدهند انرژی تابشی کل یک جسم با توان چهارم دمای آن متناسب است. این رابطه، پایهی محاسبات دمایی در سنسورهای مادونقرمز است و امکان اندازهگیری دقیق دما را حتی در شرایط پیچیده فراهم میکند.

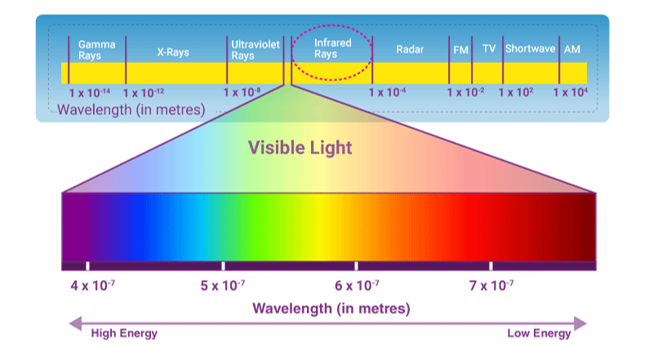

رابطه تابش با طول موج
با افزایش دما، بیشینهی تابش جسم به سمت طولموجهای کوتاهتر جابهجا میشود؛ رفتاری که مطابق قانون جابهجایی وین تعریف میشود. این ویژگی باعث میشود انتخاب طولموج مناسب برای اندازهگیری دما اهمیت حیاتی داشته باشد. در دماهای بالا، تابش در طولموجهای کوتاهتر شدت بیشتری دارد و تغییرات دما باعث تغییرات قابلتوجهتری در سیگنال میشود، بنابراین دقت اندازهگیری افزایش مییابد. اما در دماهای پایین، همین طولموجها انرژی بسیار کمی دریافت میکنند و سنسور قادر به اندازهگیری آن نیست. به همین دلیل، دستگاههای مادونقرمز در طولموجهای مختلف طراحی میشوند تا با رفتار حرارتی مواد و محدودهی دمایی موردنظر سازگار باشند. این موضوع در صنایع حرارتی مانند فولاد، ریختهگری، شیشه، سیمان و پتروشیمی اهمیت ویژهای دارد؛ زیرا انتخاب طولموج نامناسب میتواند منجر به خطای اندازهگیری، تنظیم اشتباه فرآیند و کاهش کیفیت محصول شود.
گسیلندگی اجسام
رفتار تابشی مواد نیز عامل تعیینکنندهای در انتخاب سنسور است. جسم سیاه ایدهآل دارای گسیلندگی برابر با یک است و هیچ تابش ورودی را بازتاب نمیکند، اما بسیاری از مواد واقعی، بهویژه فلزات صیقلی، گسیلندگی بسیار پایین دارند و بخش عمدهای از تابش را بازتاب میکنند. مواد غیر فلزی مانند چوب، پلاستیک، لاستیک، سنگ یا بتن گسیلندگی بالا و بازتاب بسیار کمی دارند و معمولاً در محدودهی 0.8 تا 0.95 قرار میگیرند، در حالی که فلزات براق معمولاً گسیلندگی حدود 0.1 دارند. از آنجا که گسیلندگی نسبت بین تابش واقعی یک جسم و تابش جسم سیاه در همان دما است، سنسورهای مادونقرمز امکان تنظیم این مقدار را فراهم میکنند تا خطای ناشی از بازتاب یا ویژگیهای سطحی ماده جبران شود. این قابلیت در محیطهای صنعتی که مواد با رفتار غیر خاکستری مانند فلزات، شیشه و فیلمهای پلاستیکی وجود دارند، اهمیت حیاتی دارد؛ زیرا عدم تنظیم صحیح گسیلندگی میتواند منجر به خطای قابلتوجه در اندازهگیری دما شود.
تابش کل یک جسم
تابش کل یک جسم از سه مؤلفه جذب، بازتاب و عبور تشکیل شده است و رابطهی A + R + T = 1 این سه مؤلفه را توصیف میکند. برای اجسام جامد در محدودهی مادونقرمز، عبور تقریباً صفر است، بنابراین جذب و گسیلندگی برابر با 1 – R هستند؛ رفتاری که بر پایهی قانون کرشهف تعریف شده و مبنای محاسبات دمایی در سنسورهای مادونقرمز قرار میگیرد. این اصل بیان میکند جسمی که تابش را جذب میکند، همان مقدار را نیز منتشر خواهد کرد. این رفتار پایهی عملکرد سنسورهای مادونقرمز است و امکان اندازهگیری دقیق دما را حتی در شرایطی که سطح جسم دارای بازتاب یا ویژگیهای اپتیکی پیچیده باشد، فراهم میسازد.
در کاربردهای صنعتی، انتخاب سنسور مناسب وابسته به نوع ماده، رفتار گسیلندگی، محدودهی دمایی، شرایط محیطی و نیاز فرآیندی است. مواد با رفتار غیر خاکستری مانند فلزات، شیشه و فیلمهای پلاستیکی نیازمند انتخاب دقیق طولموج و تنظیم گسیلندگی هستند تا اندازهگیری قابلاعتماد حاصل شود. در مقابل، مواد با گسیلندگی بالا امکان اندازهگیری پایدار و دقیق را فراهم میکنند. سیستمهای مادونقرمز با طراحی اپتیکی مناسب، آشکارسازهای حساس و قابلیت تنظیم گسیلندگی، امکان اندازهگیری دما را در شرایطی که تماس مستقیم با جسم خطرناک، غیرممکن یا مخرب است، فراهم میسازند و بهعنوان ابزار استاندارد در صنایع حرارتی، فرآیندهای تولیدی و خطوط کنترل کیفیت مورد استفاده قرار میگیرند.

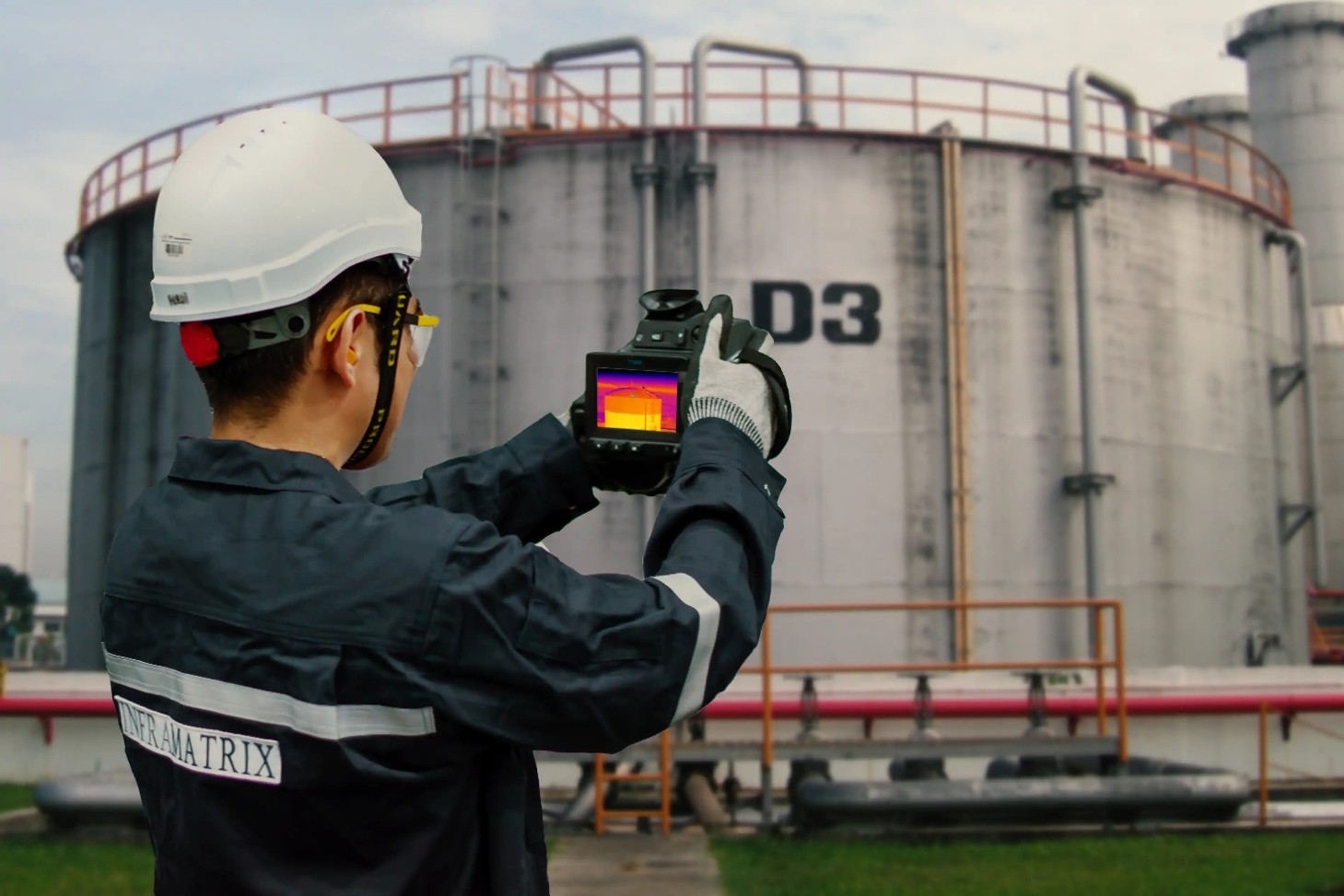

دوربین های حرارتی

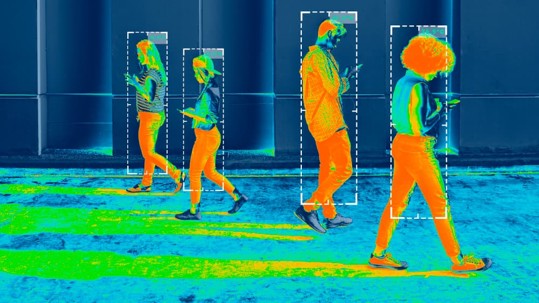

سیستمهای مادونقرمز علاوه بر اندازهگیری نقطهای، در قالب دوربینهای حرارتی صنعتی نیز مورد استفاده قرار میگیرند. این دوربینها با ثبت تصویر حرارتی، امکان تحلیل توزیع دما، تشخیص نقاط داغ، پایش وضعیت تجهیزات و ارزیابی عملکرد فرآیند را فراهم میکنند. در محیطهای صنعتی، ترکیب سنسورهای نقطهای و دوربینهای حرارتی، یک سیستم پایش جامع ایجاد میکند که امکان تشخیص زودهنگام خرابی، بهینهسازی مصرف انرژی و افزایش کیفیت محصول را فراهم میسازد.
در نهایت، سیستمهای اندازهگیری مادونقرمز با ترکیب اصول فیزیکی تابش، طراحی اپتیکی دقیق، پردازش سیگنال پیشرفته و قابلیت تنظیم گسیلندگی، بهعنوان ابزارهای حیاتی در صنایع مدرن شناخته میشوند. این سیستمها امکان اندازهگیری دما را در شرایطی که تماس مستقیم خطرناک، غیرممکن یا مخرب است، فراهم میکنند و نقش تعیینکنندهای در افزایش ایمنی، بهینهسازی فرآیند، کاهش توقفهای ناخواسته و ارتقای کیفیت محصول دارند. انتخاب صحیح سنسور، تنظیم دقیق پارامترهای اندازهگیری و شناخت رفتار حرارتی مواد، عوامل کلیدی در دستیابی به اندازهگیری قابلاعتماد و پایدار در محیطهای صنعتی هستند.

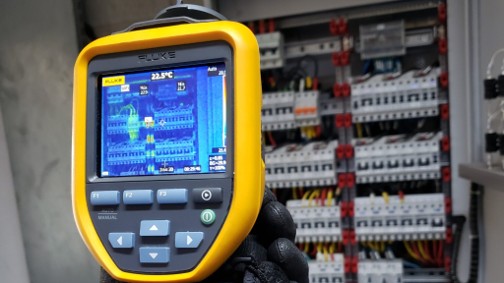

دوربین های ترموگرافی
در ادامهی همین ساختار اندازهگیری غیرتماسی، دوربینهای ترموگرافی صنعتی بهعنوان ابزارهای تصویربرداری حرارتی پیشرفته، نقش مکمل و در بسیاری از کاربردها نقش اصلی در پایش وضعیت تجهیزات، تحلیل رفتار حرارتی فرآیندها و تشخیص زودهنگام ناهنجاریهای عملیاتی ایفا میکنند. این دوربینها برخلاف سنسورهای نقطهای مادونقرمز که تنها یک مقدار دما را در یک نقطه مشخص اندازهگیری میکنند، قادرند توزیع کامل دما را در سطح جسم یا محیط ثبت کرده و بهصورت یک تصویر حرارتی با رزولوشن مشخص نمایش دهند. این قابلیت باعث میشود که دوربین ترموگرافی نهتنها برای اندازهگیری دما، بلکه برای تحلیل الگوهای حرارتی، تشخیص نقاط داغ، ارزیابی یکنواختی حرارتی، بررسی رفتار دینامیکی تجهیزات و پایش فرآیندهای پیچیده مورد استفاده قرار گیرد. در محیطهای صنعتی که رفتار حرارتی تجهیزات پیچیده و وابسته به شرایط عملیاتی است، وجود یک ابزار تصویربرداری حرارتی که بتواند هزاران نقطه را بهصورت همزمان پایش کند، یک الزام عملیاتی محسوب میشود.
عملکرد دوربین ترموگرافی بر پایهی همان اصول تابش حرارتی و قوانین جسم سیاه است، اما تفاوت اصلی در نحوهی جمعآوری و پردازش دادههاست. در این سیستمها، آرایهای از آشکارسازهای مادونقرمز بهصورت ماتریسی در کنار یکدیگر قرار گرفتهاند و هر پیکسل از تصویر، یک آشکارساز مستقل است که شدت تابش حرارتی را در نقطهی متناظر اندازهگیری میکند. این ساختار باعث میشود که دوربین بتواند هزاران یا حتی میلیونها نقطه را بهصورت همزمان اندازهگیری کرده و یک نقشهی حرارتی دقیق از سطح جسم ایجاد کند. این ویژگی در محیطهای صنعتی که یک نقطهی داغ کوچک یا یک الگوی حرارتی غیرعادی میتواند نشانهی اولیهی خرابی، فرسایش، انسداد، نشتی یا اختلال در فرآیند باشد، اهمیت حیاتی دارد.
در دوربینهای ترموگرافی صنعتی، طراحی اپتیکی نقش تعیینکنندهای در کیفیت تصویر و دقت اندازهگیری دارد. لنزهای مورد استفاده معمولاً از مواد خاصی مانند ژرمانیوم، زینکسلناید یا مواد شفاف در محدودهی مادونقرمز ساخته میشوند تا بتوانند تابش حرارتی را بدون اعوجاج و با حداقل جذب به سمت آشکارساز هدایت کنند. انتخاب نوع لنز، فاصلهی کانونی، میدان دید و پوششهای ضدبازتاب، همگی بر اساس نوع کاربرد، فاصلهی اندازهگیری، اندازهی جسم و شرایط محیطی تعیین میشوند. در محیطهای صنعتی که گردوغبار، دود، بخار، تابش شدید یا حرارت بالا وجود دارد، استفاده از فیلترهای طیفی و محافظهای اپتیکی ضروری است تا کیفیت تصویر و دقت اندازهگیری حفظ شود.
آشکارسازهای دوربینهای ترموگرافی
آشکارسازهای مورد استفاده در دوربینهای ترموگرافی به دو دستهی اصلی تقسیم میشوند: آشکارسازهای خنکشونده و آشکارسازهای غیرخنکشونده. آشکارسازهای خنکشونده معمولاً در کاربردهای بسیار دقیق، دماهای بالا یا محیطهایی با نیاز به حساسیت بسیار زیاد استفاده میشوند و با استفاده از سیستمهای خنککنندهی ترموالکتریک یا کریوژنیک، نویز حرارتی را کاهش میدهند. این نوع آشکارسازها امکان اندازهگیری بسیار دقیق و ثبت جزئیات حرارتی در شرایط سخت را فراهم میکنند، اما هزینهی بالاتر و نیاز به نگهداشت تخصصی دارند. در مقابل، آشکارسازهای غیرخنکشونده که معمولاً بر پایهی میکروبولومترهای مادونقرمز ساخته میشوند، در بسیاری از کاربردهای صنعتی، نگهداشت پیشگیرانه، پایش وضعیت و کنترل کیفیت مورد استفاده قرار میگیرند و بهدلیل عدم نیاز به سیستم خنککننده، هزینهی کمتر، ابعاد کوچکتر و مقاومت بیشتر در برابر شرایط محیطی دارند.

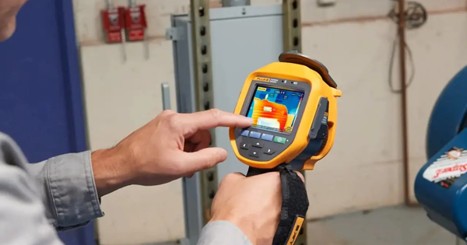

ترموگرافی در صنایع
در محیطهای صنعتی، دوربین ترموگرافی نهتنها برای اندازهگیری دما، بلکه برای تحلیل رفتار حرارتی تجهیزات در طول زمان مورد استفاده قرار میگیرد. ثبت تصاویر حرارتی در بازههای زمانی مختلف و تحلیل روند تغییرات دما، امکان تشخیص تدریجی خرابیها، فرسایشها و ناهنجاریهای عملیاتی را فراهم میکند. این قابلیت در پایش وضعیت تجهیزات دوار مانند بیرینگ ها، موتورهای الکتریکی، پمپها، کمپرسورها و توربینها اهمیت ویژهای دارد؛ زیرا افزایش تدریجی دما معمولاً نشانهی اولیهی خرابی مکانیکی، کاهش روانکاری، عدم هممحوری یا بارگذاری غیرمتعارف است. در خطوط تولید حرارتی مانند کورههای دوار، کورههای قوس الکتریکی، مشعلها و راکتورها دوربین ترموگرافی امکان پایش یکنواختی حرارتی، تشخیص نقاط سرد یا داغ، ارزیابی عملکرد مشعل و بررسی رفتار مواد داخل کوره را فراهم میکند.
در صنایع فولاد، دوربین ترموگرافی برای پایش دمای مذاب، شمش، تختال، بیلت و قطعات داغ مورد استفاده قرار میگیرد. ثبت تصویر حرارتی از سطح مذاب یا قطعهی داغ، امکان تشخیص ناهنجاریهای سطحی، ارزیابی یکنواختی حرارتی و کنترل کیفیت فرآیند را فراهم میکند. در صنایع شیشه، دوربین ترموگرافی برای پایش دمای سطح شیشه در مراحل شکلدهی، خنککاری و عملیات حرارتی استفاده میشود و امکان تشخیص تنشهای حرارتی، نقاط سرد یا گرم و رفتار دینامیکی ماده را فراهم میسازد. در صنایع سیمان، دوربین ترموگرافی برای پایش پوستهی کورهی دوار، تشخیص نقاط داغ ناشی از نازکشدن آجر نسوز، ارزیابی عملکرد مشعل و بررسی رفتار مواد داخل کوره مورد استفاده قرار میگیرد. در پتروشیمی، دوربین ترموگرافی برای پایش خطوط انتقال، راکتورها، مبدلهای حرارتی و تجهیزات تحت فشار استفاده میشود و امکان تشخیص نشتی، انسداد، رسوبگذاری و ناهنجاریهای حرارتی را فراهم میکند.
کلام آخر
دوربینهای ترموگرافی صنعتی علاوه بر قابلیت اندازهگیری و تحلیل حرارتی، امکان اتصال به سیستمهای کنترل، شبکههای صنعتی، نرمافزارهای پایش وضعیت و پلتفرمهای هوشمند را دارند. این قابلیت باعث میشود که دوربین بتواند بهصورت خودکار هشدارهای حرارتی صادر کند، دادهها را در سیستمهای مدیریت دارایی ثبت کند، با الگوریتمهای هوش مصنوعی تحلیل شود و در نهایت بهعنوان بخشی از سیستم پایش هوشمند تجهیزات عمل کند. ترکیب دوربین ترموگرافی با سنسورهای نقطهای، سیستمهای صوتی، سنسورهای ارتعاش و ابزارهای پایش وضعیت، یک شبکهی جامع پایش تجهیزات ایجاد میکند که امکان تشخیص زودهنگام خرابی، کاهش توقفهای ناخواسته، افزایش ایمنی و بهینهسازی فرآیند را فراهم میسازد.
