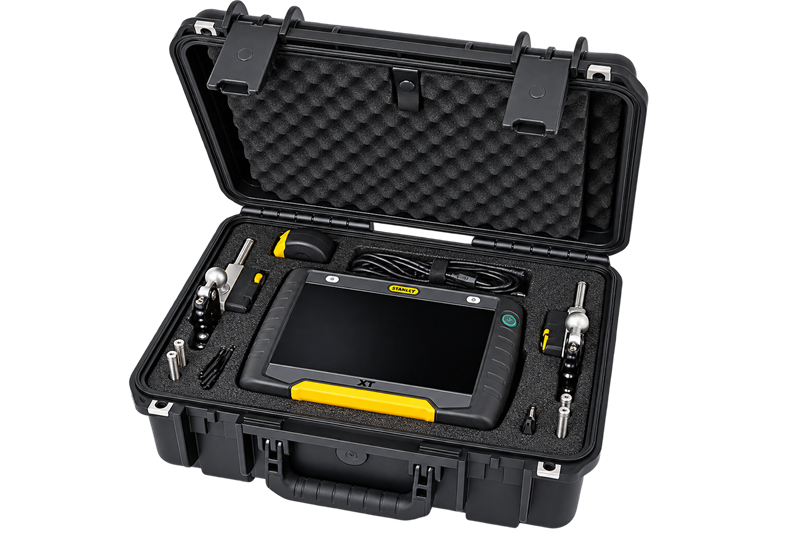

برای انواع ماشین‌آلات دوار، با سیستم Easy-Laser® XT770 Shaft می‌توانید مشکلات اندازه‌گیری و الاینمنت را حل کنید. با این سیستم می‌توانید ماشین را الاینمنت کنید، پیچش پایه را بررسی کنید، لقی یاتاقان را کنترل کنید، سافت فوت را بررسی کنید و میزان حرکت ماشین در طول زمان را اندازه‌گیری کنید.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.
با استفاده از دستگاه الاینمنت لیزری Easy-Laser XT770 می توانید همراستایی تجهیزات نصب شده به صورت افقی، عمودی و فلنج را با دقتی فراتر از حد انتظار انجام دهید، همچنین تجهیزاتی که به صورت کوپلینگ های پی در پی با یکدیگر در ارتباط هستند را با صرف کمترین زمان توقف تولید و با دقتی بالا همراستا نمایید. از قابلیت های دیگر این دستگاه می توان به مواردی همچون بررسی پیچش و خمش پایه هاو استراکچر تجهیزات دوار، سافت فوت پایه ها، بررسی کلرنس و لقی مجاز بیرینگ ها و… اشاره کرد. PSD های 2 محوره (دتکتورهای دریافت کننده پرتو لیزر) امکان تنظیم تجهیزات دوار به صورت عمودی و افقی به طور همزمان در هر موقعیتی فراهم می نماید و می توانید تمام مقادیر خطای افقی و عمودی را به صورت آنلاین مشاهده کرده و تغییرات لازم برای همراستاسازی دقیق شفت تجهیز را طبق داده های برداشت شده توسط دستگاه به آسانی اعمال کنید.
از طریق اپلیکیشن، می‌توانید به‌راحتی یک گزارش PDF شامل تمامی داده‌های اندازه‌گیری و تصاویر تهیه و به اشتراک بگذارید. اگر از نمایشگر XT استفاده می‌کنید، این دستگاه دارای دوربین داخلی ۱۳ مگاپیکسلی است. همچنین امکان افزودن دوربین حرارتی (IR) به این نمایشگر وجود دارد تا بتوانید تصویر حرارتی دستگاه را قبل و بعد از همراستاسازی ثبت و مستند کنید.
در سیستم نسل XT، این شما هستید که تصمیم می‌گیرید آیا می‌خواهید نمایشگر مقاوم و کاربرپسند XT12 را همراه سیستم داشته باشید یا خیر. این اپلیکیشن همچنین روی دستگاه‌های ®iOS و ®Android شما، چه تبلت باشد و چه موبایل، اجرا می‌شود. به این معنا که هیچ‌گاه به یک روش یا دستگاه خاص محدود نمی‌شوید.

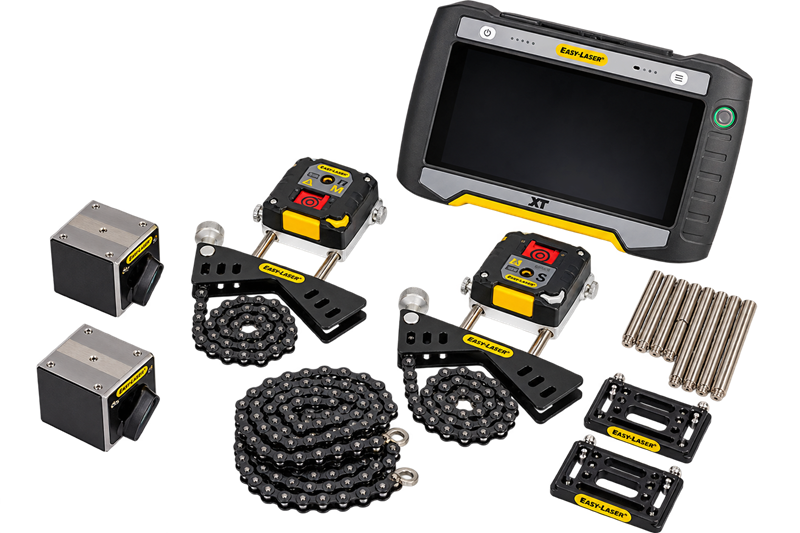

Easy-Laser® XT770 Shaft Alignment یک سیستم اندازه گیری پیشرفته برای الاینمنت تجهیزات دوار افقی، عمودی و فلنجی می باشد. با استفاده از دستگاه الاینمنت لیزری Easy-Laser® XT770 می توانید به موارد زیر دستیابی پیدا کنید:
تمام برنامه‌های XT در یک اپ رایگان
تمام برنامه‌های اندازه‌گیری XT در یک اپلیکیشن ساده و رایگان ارائه شده‌اند.
نمایش داده‌ها روی پلتفرم‌های مختلف
پشتیبانی کامل از سیستم‌عامل‌های iOS، Android و همچنین نمایشگرهای اختصاصی Easy-Laser XT
بدون وابستگی به سخت‌افزار خاص
می‌توانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطاف‌پذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
محصولات سری XT دارای درجه حفاظتی IP66 و IP67 هستند (مقاوم به نفوذ آب و گردوغبار)
عملکرد طولانی‌مدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای واحدهای اندازه‌گیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه می‌دهد
روش Continuous sweep
ثبت خودکار مقادیر اندازه‌گیری در حین چرخش پیوسته شفت انجام می‌شود. در این حالت صدها نقطه ثبت می‌گردد و می‌توانید از هر موقعیتی در طول چرخش شروع کنید. همچنین کنترل کیفیت اندازه‌گیری نیز فراهم شده است.
روش Uncoupled sweep
در این روش، هر بار تنها یک شفت یا براکت را می‌چرخانید تا پرتو از روی شفت یا براکت دیگر (ثابت) عبور کند. این کار به‌صورت متناوب تکرار می‌شود تا تعداد کافی نقاط اندازه‌گیری ثبت گردد. شما می‌توانید چرخش را از هر موقعیت شروع کرده و در هر نقطه متوقف کنید.
روش Multi point
روش چند نقطه‌ای اساساً مشابه EasyTurn™ است، با این تفاوت که می‌توانید چندین نقطه را روی بخشی از زاویه چرخش ثبت کنید. این کار مبنای محاسبات بهینه‌تری را فراهم می‌سازد. این روش به‌ویژه برای کاربردهایی مانند توربین‌ها و یاتاقان‌های لغزشی بسیار مناسب است.
روشEasyTurn™
عملکرد EasyTurn™ این امکان را می‌دهد که فرآیند اندازه‌گیری را از هر نقطه‌ای در طول چرخش آغاز کنید. شما می‌توانید شفت را در سه موقعیت دلخواه قرار دهید، به‌طوری‌که حداقل زاویه بین هر موقعیت تنها ۲۰ درجه باشد، تا مقادیر اندازه‌گیری ثبت شوند. این روش نسخه ساده‌تر و کاربرپسندتری از روش سه‌نقطه‌ای (مانند 9–12–3) محسوب می‌شود.
روش 9 – 12 – 3
در این روش نقاط اندازه‌گیری در موقعیت‌های ثابت ساعت 9، 12 و 3 ثبت می‌شوند. این همان روش کلاسیک سه‌نقطه‌ای است که در اغلب موارد قابل استفاده می‌باشد.
فانکشن الاینمنت شفت های افقی
استفاده از نمایشگر دستگاه و فانکشن های موجود در آن کاملا ساده می باشد و کاربر را مرحله به مرحله در فرآیند اندازه‌گیری هدایت می‌کند. شماتیک های موجود و قابلیت زوم روی اجزای مرتبط در هر مرحله، دقت و سهولت کار را افزایش می‌دهد. امکان ذخیره نتایج اندازه‌گیری در حالت As Found و As Left در یک فایل وجود دارد و سایر برنامه‌های الاینمنت در اپلیکیشن XT نیز با همان سادگی و راهنمایی مرحله‌به‌مرحله قابل اجرا هستند.
1-وارد کردن ابعاد تجهیز
２- اندازه‌گیری: (Measure)
پنج روش مختلف برای انجام اندازه گیری در دسترس است که هر کدام متناسب با شرایط و نوع کاربرد انتخاب می‌شوند.
3-مشاهده نتایج
4- اعمال اصلاحات مورد نیاز
5-در این مرحله می‌توانید گزارش نهایی را دقیقاً به شکل دلخواه ذخیره و به اشتراک بگذارید.
قابلیت بررسی و اصلاح سافت فوت برای هر تجهیز
بررسی تلرانس :(Tolerance Check)
در این مرحله می توانید مقادیر به دست آمده با حدود مجاز از پیش تعیین‌شده یا مقادیر تعریف‌شده را بررسی نمایید.
نمایش کنترل کیفیت اندازه‌گیری‌ها :(Quality Check View)
این قابلیت امکان بررسی کیفیت داده‌های ثبت‌شده را برای کاربر فراهم می‌کند.
الاینمنت لیزری تجهیزات نصب شده به صورت عمودی/فلنجی
دستگاه الاینمنت لیزری Easylaser XT550 برای اندازه گیری و الایمنت انواع تجهیزات عمودی یا فلنج‌دار طراحی شده است این فانکشن تجهیزاتی با ۴، ۶، ۸ و ۱۰ پیچ را به راحتی پوشش می دهد.
فانکشن MACHINE TRAIN
با استفاده از دستگاه Easylaser XT550 می‌توانید مجموعه‌ای از تجهیزات را همراستا کنید. در این روش می توانید تجهیز مرجع را به صورت دستی انتخاب کنید و یا اجازه دهید دستگاه، تجهیزی را به صورت پیش فرض انتخاب کند تا کمترین میزان جابجایی در انجام عملیات الاینمنت لیزری حاصل گردد ، به این طریق فرآیند الاینمنت بسیار سریع و دقیق انجام می شود.
قابلیت بررسی و اصلاح صافی سطح (بررسی و اصلاح پیچش یا خمش سطوح)
ماژولی برای بررسی و اصلاح صافی/پیچش سطح، به عنوان مثال، بررسی صافی فونداسیون تجهیز، صافی میز کار فرز CNC و... برای انجام الاینمنت دقیق، بررسی موارد فوق به خصوص در راه اندازی سایت های صنعتی، ضروری و حائز اهمیت می باشد.
ایزی‌ترند (EASYTREND)
با EasyTrend می‌توانید جابجایی یا حرکت ماشین را در طول زمان پیگیری کنید. به‌عنوان مثال، می‌توانید انبساط حرارتی و مشکلات ناشی از تنش لوله‌ها را بررسی کنید. نیازمند براکت‌های اضافی (DM).
صافی پایه (BASIC FLATNESS)
با استفاده از این برنامه می‌توانید میزان تختی (صاف بودن) فونداسیون‌ها و فریم‌ها را بررسی کنید. این کار با دو ردیف نقطه انجام می‌شود، هر ردیف شامل ۲ تا ۸ نقطه. نیازمند XT20 یا XT22
ماژول همراستاسازی گاردان
این قابلیت امکان الاینمنت لیزری تجهیزاتی که با گاردان کوپل شده اند را فراهم می‌کند. توجه داشته باشید که استفاده از این ویژگی نیاز به کیت آپشنال Cardan Bracket Kit دارد.
قابلیت VALUES – DIGITAL DIAL INDICATOR
با استفاده از این فانکشن، می‌توانید اندازه‌گیری‌ها را مشابه گیج های آنالوگ انجام دهید، اما با دقت لیزری، امکان مستندسازی نتایج اندازه‌گیری و ثبت خودکار داده‌ها
STRAIGHTNESS
با برنامه ما برای اندازه‌گیری مستقیم بودن، می‌توانید به‌راحتی شافت‌های بلند، رول‌ها، ژورنال یاتاقان‌ها، پایه‌ها، ریل‌های بالاسری و سازه‌های ماشینی را اندازه‌گیری کنید. نتیجه هم برای همراستاسازی افقی و هم عمودی در دسترس خواهد بود، هم به‌صورت گرافیکی و هم دیجیتالی. این برنامه به‌طور خودکار بهترین نتایج (Best-fit) مختلف را محاسبه می‌کند. نیازمند XT24،XT20 یا XT22.
نمایش ترکیبی (COMBINED DISPLAY)
رابط کاربری Values می‌تواند همزمان تا چهار واحد را نمایش دهد. این واحدها می‌توانند هم واحدهای اندازه‌گیری باشند و هم ترازهای دیجیتال، ثبت خودکار نیز امکان‌پذیر است (با تنظیم فاصله زمانی و مدت زمان). همچنین می‌توانید برای هر نقطه اندازه‌گیری یادداشت‌های جداگانه ثبت کنید.
اندازه‌گیری دینامیکی (DYNAMIC MEASUREMENT)
از برنامه Values استفاده کنید تا اطمینان حاصل کنید فونداسیون‌ها به‌اندازه کافی برای نیروهایی که در شرایط کاری وارد می‌شوند، سخت و محکم هستند. این روش برای اندازه‌گیری‌هایی کاربرد دارد که برنامه EasyTrend مناسب آنها نیست، یا در شرایطی که باید به‌جای آن از فرستنده لیزری استفاده شود.
بررسی لقی و جابجایی‌ها (CHECK FOR PLAY AND MOVEMENTS)
براکت های M و S را در مکان‌های مناسب نصب کنید، سپس جسم را فشار دهید یا بکشید و میزان لقی و جابجایی واقعی اجزای ماشین را بررسی کنید؛ برای مثال لقی شعاعی شافت. فرستنده لیزری XT20/XT22 نیز می‌تواند مورد استفاده قرار گیرد.
اندازه‌گیری‌های هندسی (GEOMETRICAL MEASUREMENTS)
در واقع، این برنامه را می‌توان برای اکثر اندازه‌گیری‌های هندسی (با واحدها و براکت‌های مناسب) استفاده کرد. این ابزار برای مرحله نصب کامل ماشین ایده‌آل است. برای مثال، با فرستنده لیزری XT20/XT22 می‌توانید فونداسیون ماشین‌ها را تراز کنید، چندین جسم را در یک صفحه هم‌تراز کنید و غیره.
خواندن کد QR و بارکد
شما می‌توانید با اسکن کد QR هر تجهیز، فایل و تنظیمات مربوط به آن را با دوربین دستگاه به‌سرعت باز کنید.
حافظه داخلی
داده های اندازه‌گیری شده، عکس‌ها و گزارش‌های خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمت متنوع فایل ها
برای هر اندازه‌گیری، به‌صورت خودکار فایل PDF و فایل Excel تولید می‌شود.
قالب‌های گزارش PDF
دستگاه به صورت خودکار گزارش pdf را در سه حالت Basic، Advance و Default برای کاربر فراهم می نماید.
افزودن یادداشت
می‌توانید برای هر مرحله توضیح یا نکته‌ای بنویسید تا گزارش کامل‌تر و قابل فهم‌تری داشته باشید.
امضای الکترونیکی گزارش
با امضا گزارش، صحت کار انجام شده را تأیید کنید. امضا همراه فایل PDF برای کاربر ذخیره می‌شود.
اشتراک گذاری گزارش
امکان به اشتراک گذاری گزارش های ذخیره شده در تمامی پلتفرم ها
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.
جبران انبساط حرارتی
در مواردی که افزایش دمای تجهیزات روی میزان خطای کوپلینگ تاثیر می گذارد می توانید مقادیر خطا را در انجام الاینمنت لیزری لحاظ کنید.
انتخاب شماتیک تجهیزات
از میان مدل‌های سه‌بعدی مختلف، تصویر مناسب برای نمایش ماشین خود را انتخاب کنید.
انتخاب نوع کوپلینگ
می توانید نوع کوپلینگ را وابسته به تجهیز مورد نظرتان انتخاب نمایید. (Spacer Coupling و یا flanged Coupling)
راهنمای داخلی
شما می توانید با جستجو در این قسمت راهنمای کاملی از جزئیات استفاده از فانکشن های دستگاه را در اختیار داشته باشید.
نمایش معکوس (Swap View)
برای درک بهتر جهت‌های تنظیم، دید را معکوس کنید.
ادامه جلسه قبلی
آخرین اندازه‌گیری شما به‌طور خودکار ذخیره می‌شود و همیشه در دسترس است.
فیلتر مقدار اندازه‌گیری
برای بهبود دقت قرائت‌ها در شرایط اندازه‌گیری نامناسب استفاده می‌شود.
پشتیبانی از چند جفت پایه
برای تراز ماشین‌هایی که بیش از دو جفت پایه دارند.
فعال یا غیر فعال کردن Lock Fit
وابسته به نوع تجهیز، نحوه قرارگیری و قابلیت جابجایی پایه های آن می توانید این گزینه را فعال یا غیر فعال نمایید.
قالب‌ها (Templates)
فایل‌های اندازه‌گیری را به‌صورت قالب ذخیره کنید تا با اطلاعات و تنظیمات ماشین، سریع‌تر مراحل تراز را آغاز کنید.
تنظیمات آنلاین گسترده
با استفاده از مقادیر آنلاین، تنظیمات را از طریق دامنه‌های گسترش یافته موقعیت لیزر و دتکتور در جهات H و V انجام دهید.
راهنمای انجام تنظیمات تجهیز
راهنمای تنظیمات تجهیز به کاربر کمک می‌کند تا بهترین تنظیمات را با شبیه سازی شیم برای جهت عمودی و حرکت تجهیز در جهت افقی انجام دهد.

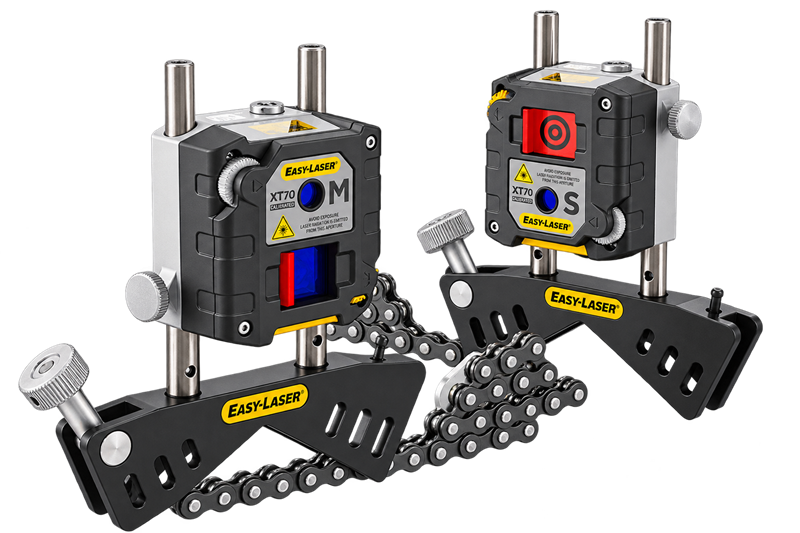

براکت های اندازه‌گیری XT70 از لیزر نوع نقطه‌ای و سطوح PSD دو محوره بهره می‌برند. نمایشگر پیشرفته OLED (D) زاویه واحد را نشان می‌دهد و قراردهی آن روی شفت را آسان‌تر می‌کند. پیچ‌های قفل‌کننده که به صورت مورب قرار گرفته‌اند، براکت را به‌طور ایمن روی میله‌ها ثابت می‌کنند. بدنه آلومینیومی مقاوم، بیشترین پایداری را فراهم می‌کند و دارای استانداردهای IP66 و IP67، مقاوم در برابر گرد و غبار، آب و ضربه و باتری پرقدرت با زمان کاری بسیار طولانی تا ۲۴ ساعت و دارای فناوری بی‌سیم داخلی می باشد.
براکت V شکل سبک اما مقاوم است و با دو میله، حداکثر پایداری را در تمام جهات فراهم می‌کند.
زنجیر پیش‌نصب‌شده برای راه‌اندازی سریع روی ماشین تعبیه شده است.
تکنولوژی لیزر نقطه‌ای
تکنولوژی لیزر نقطه‌ای این امکان را فراهم می‌کند که الاینمنت تجهیزات را با دقتی فوق العاده و در کمترین زمان ممکن انجام دهید. علاوه بر این، دقت بالاتری در صورت وجود بک لش در کوپلینگ را به کاربر ارائه می‌دهد. همچنین لیزر نقطه‌ای به شما این امکان را می‌دهد که در هنگام نصب تجهیزات، موارد بیشتری مثل پیچش فونداسیون و لقی بیرینگ هارا بررسی کنید.
قرار گیری لیزر، PSD و شیب سنج روی هر دو براکت
با استفاده از شیب سنج الکترونیکی در هر دو براکت، کاربر دقیقاً موقعیت قرارگیری هر براکت به صورت مجزا در اختیار دارد. این ویژگی الاینمنت لیزری کوپلینگ های جدا شده را به سادگی امکان‌پذیر می‌سازد. روش اندازه‌گیری معکوس با دو پرتو لیزر و دو سنسور PSD این امکان را فراهم می‌کند که حتی تجهیزاتی که کوپلینگ آنها از خطای زیادی برخوردار است ، بسیار ساده قابل اندازه‌گیری باشند. این قابلیت به ویژه زمان نصب و راه اندازی تجهیزات بسیار کارآمد و مفید است.
پایه V شکل، هم سبک و هم مستحکم است و با داشتن دو میله، پایداری حداکثری را در تمام جهات فراهم می‌کند. زنجیر از پیش نصب‌شده، امکان نصب سریع روی دستگاه را فراهم می‌سازد.
دوربین حرارتی (Thermal Camera)
نمایشگر Easy-Laser® XT12 می‌تواند به‌صورت اختیاری همراه با دوربین تصویربرداری حرارتی (IR) عرضه شود. با ثبت تصویر حرارتی پیش و پس از تنظیم، می‌توانید آنها را در مستندات گزارش قرار دهید.
کانکتور AV (HDMI)
نمایشگر XT12 به‌صورت استاندارد دارای خروجی HDMI است که امکان نمایش تصویر آن را روی مانیتور یا ویدیو پروژکتور فراهم می‌کند. این قابلیت به‌ویژه برای آموزش گروهی بسیار کاربردی است.
چراغ LED
در محیط‌هایی با نور کم، چراغ LED به روشنایی محل کار کمک می‌کند.
دوربین ۱۳ مگاپیکسل
عکس بگیرید تا ماشین‌آلات خود را شناسایی کرده و در گزارش‌ها وارد کنید.
