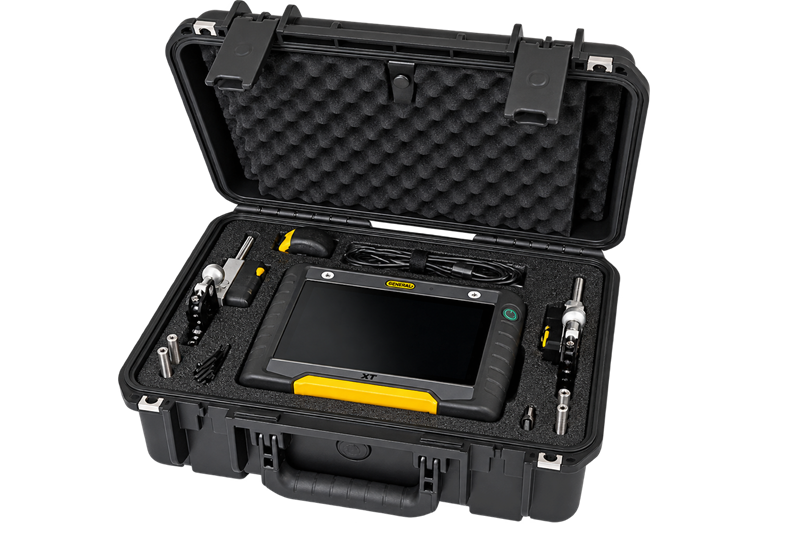

با استفاده از دستگاه الاینمنت لیزری Easy-Laser XT660 دقت و سرعت را در همراستاسازی تجهیزات دوار صنعتی تجربه کنید. این سیستم پیشرفته و هوشمند با استفاده از نرم افزاری فوق العاده و مقاومت در شرایط سخت در محیط های صنعت، بهره وری شما را افزایش می دهد.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.
براکت های دستگاه الاینمنت لیزری Easy-Laser XT660 با استفاده از فناوری لیزر نقطه ای امکان انجام عملیات الاینمنت لیزری تجهیزات دوار مختلف با انواع کوپلینگ در سایز های متنوع را برای شما فراهم می نماید. همچنین این دستگاه در صورت وجود بک لش در کوپلینگ تجهیز، دقت بالاتری نسبت دستگاه های الاینمت لیزری با براکت خطی را ارائه می دهد. علاوه بر این، لیزر نقطه ای امکان بررسی موارد بیشتری هنگام انجام عملیات الاینمنت لیزری تجهیزات دوار را برای شما به ارمغان می آورد. به عنوان مثال: پیچش فوندانسیون و کلرنس بیرینگ ها و… استفاده از دستگاه الاینمنت لیزری Easy-Laser XT660 انتخاب چندین روش مختلف جهت اندازه گیری را برای شما فراهم می نماید. به عنوان مثال استفاده از روش های Sweep و Multi Point. این امکان انعطافپذیری لازم برای دستیابی به بهترین نتایج اندازه گیری در انجام عملیات الاینمنت لیزری را برای شما به ارمغان می آورد.
واحد نمایشگر XT دارای دوربین 13 مگاپیکسلی می باشد. همچنین می توانید واحد نمایشگر XT را با دوربین IR داخلی تهیه کنید(آپشنال). این بدان معنی است که می توانید یک تصویر حرارتی از تجهیز قبل و بعد از انجام الاینمنت لیزری را به گزارش های دریافتی از دستگاه اضافه کنید. شما به راحتی می توانید یک گزارش PDF تمام و کمال و با کیفیت، حاوی تمام داده ها و تصاویر اندازه گیری شده ایجاد کنید و به اشتراک بگذارید.
چه از نمایشگر اختصاصی Easy-Laser XT12 استفاده کنید و یا برنامه رایگان XT Alignment را به صورت iOS یا Android نصب کنید نتیجه نمایش داده شده یکسان خواهد بود. با استفاده از دستگاه الاینمنت لیزری Easy-Laser XT660 به راحتی و با صرف کمترین زمان می توانید عملیات الاینمنت لیزری را به نحو احسن، با دقتی فوق العاده انجام دهید.

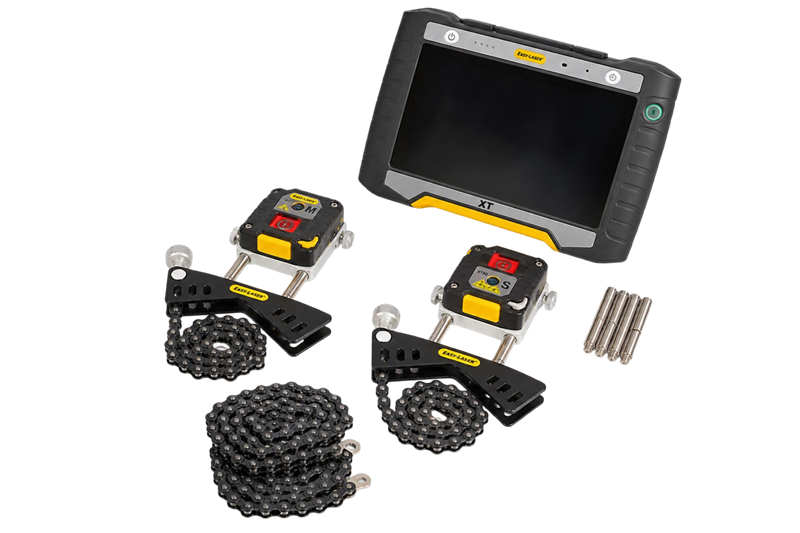

Easy-Laser® XT660 Shaft Alignment یک سیستم اندازه گیری پیشرفته برای الاینمنت تجهیزات دوار افقی و عمودی می باشد. با استفاده از دستگاه الاینمنت لیزری Easy-Laser® XT660 می توانید به موارد زیر دسیابی پیدا کنید:
تمامی فانکشن ها در یک نرم افزار رایگان
با دانلود نرم افزار XT Alignment تمامی فانکشن های موجود در سری XT برای کاربران قابل استفاده خواهد بود
نمایش دادهها روی پلتفرمهای مختلف
پشتیبانی کامل از سیستمعاملهای iOS، Androidو یا نمایشگرهای اختصاصی برند ایزی لیزر (XT 12)
بدون وابستگی به سختافزار خاص
میتوانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطافپذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
محصولات سری XT دارای درجه حفاظتی IP66 و IP67 هستند (مقاوم به نفوذ آب و گردوغبار)
عملکرد طولانیمدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای براکت های اندازهگیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه میدهد
روش Continuous sweep
ثبت خودکار مقادیر اندازهگیری در حین چرخش پیوسته شفت انجام میشود. در این حالت صدها نقطه ثبت میگردد و میتوانید از هر موقعیتی در طول چرخش شروع کنید. همچنین کنترل کیفیت اندازهگیری نیز فراهم شده است.
روش Uncoupled sweep
در این روش، هر بار تنها یک شفت یا براکت را میچرخانید تا پرتو از روی شفت یا براکت دیگر (ثابت) عبور کند. این کار بهصورت متناوب تکرار میشود تا تعداد کافی نقاط اندازهگیری ثبت گردد. شما میتوانید چرخش را از هر موقعیت شروع کرده و در هر نقطه متوقف کنید.
روش Multi point
روش چند نقطهای اساساً مشابه EasyTurn™ است، با این تفاوت که میتوانید چندین نقطه را روی بخشی از زاویه چرخش ثبت کنید. این کار مبنای محاسبات بهینهتری را فراهم میسازد. این روش بهویژه برای کاربردهایی مانند توربینها و یاتاقانهای لغزشی بسیار مناسب است.
روشEasyTurn™
عملکرد EasyTurn™ این امکان را میدهد که فرآیند اندازهگیری را از هر نقطهای در طول چرخش آغاز کنید. شما میتوانید شفت را در سه موقعیت دلخواه قرار دهید، بهطوریکه حداقل زاویه بین هر موقعیت تنها ۲۰ درجه باشد، تا مقادیر اندازهگیری ثبت شوند. این روش نسخه سادهتر و کاربرپسندتری از روش سهنقطهای (مانند 9–12–3) محسوب میشود.
روش 9 – 12 – 3
در این روش نقاط اندازهگیری در موقعیتهای ثابت ساعت 9، 12 و 3 ثبت میشوند. این همان روش کلاسیک سهنقطهای است که در اغلب موارد قابل استفاده میباشد.
فانکشن الاینمنت شفت های افقی
استفاده از نمایشگر دستگاه و فانکشن های موجود در آن کاملا ساده می باشد و کاربر را مرحله به مرحله در فرآیند اندازهگیری هدایت میکند. شماتیک های موجود و قابلیت زوم روی اجزای مرتبط در هر مرحله، دقت و سهولت کار را افزایش میدهد. امکان ذخیره نتایج اندازهگیری در حالت As Found و As Left در یک فایل وجود دارد و سایر برنامههای الاینمنت در اپلیکیشن XT نیز با همان سادگی و راهنمایی مرحلهبهمرحله قابل اجرا هستند.
1-وارد کردن ابعاد تجهیز
２- اندازهگیری: (Measure)
پنج روش مختلف برای انجام اندازه گیری در دسترس است که هر کدام متناسب با شرایط و نوع کاربرد انتخاب میشوند.
3-مشاهده نتایج
4- اعمال اصلاحات مورد نیاز
5-در این مرحله میتوانید گزارش نهایی را دقیقاً به شکل دلخواه ذخیره و به اشتراک بگذارید.
قابلیت بررسی و اصلاح سافت فوت برای هر تجهیز
بررسی تلرانس :(Tolerance Check)
در این مرحله می توانید مقادیر به دست آمده با حدود مجاز از پیش تعیینشده یا مقادیر تعریفشده را بررسی نمایید.
نمایش کنترل کیفیت اندازهگیریها :(Quality Check View)
این قابلیت امکان بررسی کیفیت دادههای ثبتشده را برای کاربر فراهم میکند.
الاینمنت لیزری تجهیزات نصب شده به صورت عمودی/فلنجی
دستگاه الاینمنت لیزری Easylaser XT550 برای اندازه گیری و الایمنت انواع تجهیزات عمودی یا فلنجدار طراحی شده است این فانکشن تجهیزاتی با ۴، ۶، ۸ و ۱۰ پیچ را به راحتی پوشش می دهد.
فانکشن MACHINE TRAIN
با استفاده از دستگاه Easylaser XT550 میتوانید مجموعهای از تجهیزات را همراستا کنید. در این روش می توانید تجهیز مرجع را به صورت دستی انتخاب کنید و یا اجازه دهید دستگاه، تجهیزی را به صورت پیش فرض انتخاب کند تا کمترین میزان جابجایی در انجام عملیات الاینمنت لیزری حاصل گردد ، به این طریق فرآیند الاینمنت بسیار سریع و دقیق انجام می شود.
قابلیت VALUES – DIGITAL DIAL INDICATOR
با استفاده از این فانکشن، میتوانید اندازهگیریها را مشابه گیج های آنالوگ انجام دهید، اما با دقت لیزری، امکان مستندسازی نتایج اندازهگیری و ثبت خودکار دادهها
قابلیت بررسی و اصلاح صافی سطح (بررسی و اصلاح پیچش یا خمش سطوح)
ماژولی برای بررسی و اصلاح صافی/پیچش سطح، به عنوان مثال، بررسی صافی فونداسیون تجهیز، صافی میز کار فرز CNC و... برای انجام الاینمنت دقیق، بررسی موارد فوق به خصوص در راه اندازی سایت های صنعتی، ضروری و حائز اهمیت می باشد.
ماژول همراستاسازی گاردان
این قابلیت امکان الاینمنت لیزری تجهیزاتی که با گاردان کوپل شده اند را فراهم میکند. توجه داشته باشید که استفاده از این ویژگی نیاز به کیت آپشنال Cardan Bracket Kit دارد.
قابلیت بررسی لقی بیرینگ ها
با استفاده از فانکشن VALUES میتوانید لقی بیرینگ را بررسی کنید. همچنین با استفاده از این فانکشن بررسی صافی سطح نیز امکان پذیر می باشد.
خواندن کد QR و بارکد
شما میتوانید با اسکن کد QR هر تجهیز، فایل و تنظیمات مربوط به آن را با دوربین دستگاه بهسرعت باز کنید.
حافظه داخلی
داده های اندازهگیری شده، عکسها و گزارشهای خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمت متنوع فایل ها
امکان تغییر فرمت فایل گزارش ها پیش از دریافت فایل خروجی
قالبهای گزارش PDF
دستگاه به صورت خودکار گزارش pdf را در سه حالت Basic، Advance و Default برای کاربر فراهم می نماید.
افزودن یادداشت
میتوانید برای هر مرحله توضیح یا نکتهای بنویسید تا گزارش کاملتر و قابل فهمتری داشته باشید.
امضای الکترونیکی گزارش
با امضا گزارش، صحت کار انجام شده را تأیید کنید. امضا همراه فایل PDF برای کاربر ذخیره میشود.
اشتراک گذاری گزارش
امکان به اشتراک گذاری گزارش های ذخیره شده در تمامی پلتفرم ها
ذخیره روی USB
فایل گزارش های دریافتی را در USB ذخیره و به سایر دستگاه ها یا کامپیوتر انتقال دهید.
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.
افزودن تصویر حرارتی
با افزودن تصویر حرارتی در XT12 میتوانید تفاوت وضعیت قبل و بعد از الاینمنت تجهیز را مشاهده نمایید.
راهنمای داخلی
شما می توانید با جستجو در این قسمت راهنمای کاملی از جزئیات استفاده از فانکشن های دستگاه را در اختیار داشته باشید.
انتخاب شماتیک تجهیزات
از میان مدلهای سهبعدی مختلف، تصویر مناسب برای نمایش ماشین خود را انتخاب کنید.
انتخاب نوع کوپلینگ
می توانید نوع کوپلینگ را وابسته به تجهیز مورد نظرتان انتخاب نمایید. (Spacer Coupling و یا flanged Coupling)
جبران انبساط حرارتی
در مواردی که افزایش دمای تجهیزات روی میزان خطای کوپلینگ تاثیر می گذارد می توانید مقادیر خطا را در انجام الاینمنت لیزری لحاظ کنید.
نمایش معکوس (Swap View)
برای درک بهتر جهتهای تنظیم، دید را معکوس کنید.
ادامه جلسه قبلی
آخرین اندازهگیری شما بهطور خودکار ذخیره میشود و همیشه در دسترس است.
فیلتر مقدار اندازهگیری
برای بهبود دقت قرائتها در شرایط اندازهگیری نامناسب استفاده میشود.
پشتیبانی از چند جفت پایه
برای تراز ماشینهایی که بیش از دو جفت پایه دارند.
فعال یا غیر فعال کردن Lock Fit
وابسته به نوع تجهیز، نحوه قرارگیری و قابلیت جابجایی پایه های آن می توانید این گزینه را فعال یا غیر فعال نمایید.
قالبها (Templates)
فایلهای اندازهگیری را بهصورت قالب ذخیره کنید تا با اطلاعات و تنظیمات ماشین، سریعتر مراحل تراز را آغاز کنید.
تنظیمات آنلاین گسترده
با استفاده از مقادیر آنلاین، تنظیمات را از طریق دامنههای گسترش یافته موقعیت لیزر و دتکتور در جهات H و V انجام دهید.

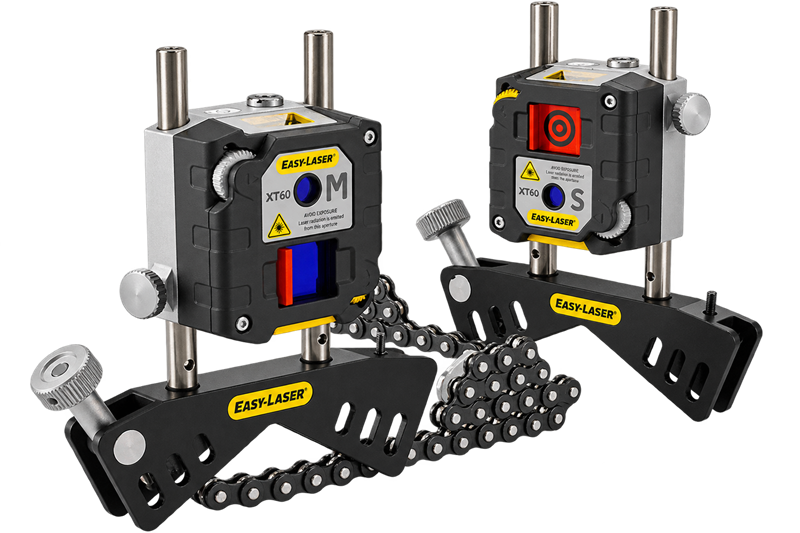

در طراحی براکت های XT60 از لیزر نقطه ای و PSD یک محوره استفاده شده است. یک نمایشگر پیشرفته OLED روی هر براکت به صورت مجزا تعبیه شده که هنگام انجام الاینمنت لیزری زاویه هر براکت را نمایش میدهد. این موضوع باعث نصب و قرارگیری آسان براکت ها رپی شافت و تسریع انجام عملیات الاینمنت لیزری می گردد. پیچهای قفلکننده مورب، براکت هارا میلههای نگهدارنده ثابت میکنند. بدنه آلومینیومی مستحکم ، حداکثر پایداری و مقاومت را تضمین میکند. همچنین، استانداردهای IP66 و IP67 نشاندهنده مقاومت کامل در برابر گردوغبار، آب و ضربه می باشد. براکت ها دارای باتری قدرتمند با دوام بسیار بالا هستند این قابلیت امکان کارکرد مداوم تا ۲۴ ساعت را برای کاربر فراهم میکند. علاوه بر این، تکنولوژی اتصال بی سیم براکت ها، سرعت و سهولت داده برداری را برای کاربر به ارمغان می آورد.
پایه های سبک و محکم، با دو میله برای پایداری حداکثری در تمامی جهات به کمک
زنجیر های مستحکم برای راهاندازی سریع و بدون دردسر روی شفت تجهیز نصب می گردند.
تکنولوژی لیزر نقطهای
تکنولوژی لیزر نقطهای این امکان را فراهم میکند که الاینمنت تجهیزات را با دقتی فوق العاده و در کمترین زمان ممکن انجام دهید. علاوه بر این، دقت بالاتری در صورت وجود بک لش در کوپلینگ را به کاربر ارائه میدهد. همچنین لیزر نقطهای به شما این امکان را میدهد که در هنگام نصب تجهیزات، موارد بیشتری مثل پیچش فونداسیون و لقی بیرینگ هارا بررسی کنید.
قرار گیری لیزر، PSD و شیب سنج روی هر دو براکت
با استفاده از شیب سنج الکترونیکی در هر دو براکت، کاربر دقیقاً موقعیت قرارگیری هر براکت به صورت مجزا در اختیار دارد. این ویژگی الاینمنت لیزری کوپلینگ های جدا شده را به سادگی امکانپذیر میسازد. روش اندازهگیری معکوس با دو پرتو لیزر و دو سنسور PSD این امکان را فراهم میکند که حتی تجهیزاتی که کوپلینگ آنها از خطای زیادی برخوردار است ، بسیار ساده قابل اندازهگیری باشند. این قابلیت به ویژه زمان نصب و راه اندازی تجهیزات بسیار کارآمد و مفید است.
پایههای براکت های مختلف برند Easylaser با جنس آلومینیوم آنودایز شده سبک و در عین حال فوقالعاده مقاوم هستند و با طراحی صنعتی فوق العاده، نصب سریع و پایداری حداکثری جهت انجام الاینمنت لیزری تجهیزات دوار را در محیطهای سخت صنعتی فراهم میکنند.
دوربین حرارتی (Thermal Camera)
نمایشگر Easy-Laser® XT12 میتواند بهصورت اختیاری همراه با دوربین تصویربرداری حرارتی (IR) عرضه شود. با ثبت تصویر حرارتی پیش و پس از تنظیم، میتوانید آنها را در مستندات گزارش قرار دهید.
کانکتور AV (HDMI)
نمایشگر XT12 بهصورت استاندارد دارای خروجی HDMI است که امکان نمایش تصویر آن را روی مانیتور یا ویدیو پروژکتور فراهم میکند. این قابلیت بهویژه برای آموزش گروهی بسیار کاربردی است.
چراغ LED
در محیطهایی با نور کم، چراغ LED به روشنایی محل کار کمک میکند.
دوربین ۱۳ مگاپیکسلی
می توانید با برداشت عکس های متعدد قبل، بعد و هنگام الاینمنت لیزری و عکس ها را در گزارش خود ضمیمه نمایید.
