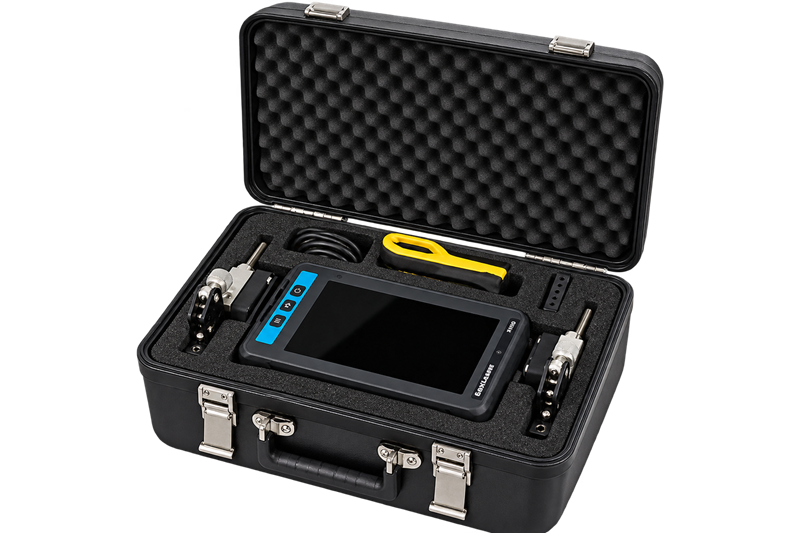

دستگاه الاینمنت لیزری Easylaser XT550 یک سیستم پیشرفته الایمنت تجهیزات دوار می باشد که با دقت بسیار بالا و بهره گیری از لیزر نقطه ای، امکان انجام اندازه‌گیری همزمان محورهای افقی و عمودی را در محیط های صنعتی مستعد انفجار برای کاربر فراهم می سازد.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.
با استفاده از دستگاه Easy-Laser XT550، می‌توانید تمامی مراحل مورد نیاز برای همراستاسازی شفت در ماشین‌های افقی و ماشین‌های عمودی/فلنج‌دار را انجام دهید. نرم‌افزار کاربرپسند این سیستم، شما را گام‌به‌گام در طول فرآیند اندازه‌گیری راهنمایی می‌کند. این سیستم را می‌توانید همراه با واحد نمایشگر مقاوم Easy-Laser XT استفاده کنید، یا برنامه‌ی رایگان XT Alignment را بر روی دستگاه‌های iOS یا Android خود نصب کنید. در هر صورت، رابط کاربری در تمامی پلتفرم‌ها یکسان و کاملاً شهودی است. براکت های اندازه‌گیری و نمایشگر XT در برابر ضربه مقاوم بوده و دارای گواهی‌های IP66 و IP67 برای مقاومت در برابر آب و گردوغبار هستند. این مورد، همراه با عمر طولانی باتری، تضمین می‌کند که حتی سخت‌ترین پروژه‌ها را نیز به‌راحتی به پایان برسانید.
دستگاه XT550 در دو دسته بندی عرضه می‌شود: همراه با نمایشگر تأییدشده ضدانفجار ecom Tab-Ex یا بدون آن. اپلیکیشن XT Alignment بر روی اغلب دستگاه‌های iOS و Android و همچنین نمایشگر اختصاصی XT ما اجرا می‌شود. با این حال، این نمایشگرها در مناطق مستعد انفجار مجاز به استفاده نیستند، اما گزینه‌ای ایده‌آل برای استفاده در محیط‌های دیگر به شمار می‌آیند.
دستگاه الاینمنت XT550 تمام قابلیت‌های مدل XT660 را دارد، با یک تفاوت اصلی: براکت های اندازه‌گیری آن ذاتاً ایمن (Intrinsically Safe) طراحی شده‌اند. این ویژگی امکان استفاده از سیستم را در محیط‌های بالقوه خطرناک، مانند نواحی دارای گازهای قابل اشتعال یا ذرات غبار انفجاری (Zone 1/21)، فراهم می‌کند.
دستگاه الاینمنت لیزری Easy-Laser® XT550 برای مناطق خطرناک با پتانسیل انفجار، طراحی و تولید گردیده است، با استفاده از این دستگاه به راحتی می توانید عملیات الاینمنت لیزری را در محیط های صنعتی قابل انفجار انجام دهید، برخی کاربرد های رایج دستگاه الاینمنت لیزری Easy-Laser® XT550 به شرح زیر می باشد:
تمامی فانکشن ها در یک نرم افزار رایگان
با دانلود نرم افزار XT Alignment تمامی فانکشن های موجود در سری XT برای کاربران قابل استفاده خواهد بود.
نمایش داده‌ها روی پلتفرم‌های مختلف
پشتیبانی کامل از سیستم‌عامل‌های iOS، Androidو یا نمایشگرهای اختصاصی برند ایزی لیزر (XT 12)
بدون وابستگی به سخت‌افزار خاص
می‌توانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطاف‌پذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
تمامی محصولات سری XT دارای سطح حفاظت IP66 و IP67 هستند. (مقاوم در برابر آب و گرد و خاک)
عملکرد طولانی‌مدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای براکت های اندازه‌گیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه می‌دهد
روش Continuous sweep
ثبت خودکار مقادیر اندازه‌گیری در حین چرخش پیوسته شفت انجام می‌شود. در این حالت صدها نقطه ثبت می‌گردد و می‌توانید از هر موقعیتی در طول چرخش شروع کنید. همچنین کنترل کیفیت اندازه‌گیری نیز فراهم شده است.
روش Uncoupled sweep
در این روش، هر بار تنها یک شفت یا براکت را می‌چرخانید تا پرتو از روی شفت یا براکت دیگر (ثابت) عبور کند. این کار به‌صورت متناوب تکرار می‌شود تا تعداد کافی نقاط اندازه‌گیری ثبت گردد. شما می‌توانید چرخش را از هر موقعیت شروع کرده و در هر نقطه متوقف کنید.
روش Multi point
روش چند نقطه‌ای اساساً مشابه EasyTurn™ است، با این تفاوت که می‌توانید چندین نقطه را روی بخشی از زاویه چرخش ثبت کنید. این کار مبنای محاسبات بهینه‌تری را فراهم می‌سازد. این روش به‌ویژه برای کاربردهایی مانند توربین‌ها و یاتاقان‌های لغزشی بسیار مناسب است.
روشEasyTurn™

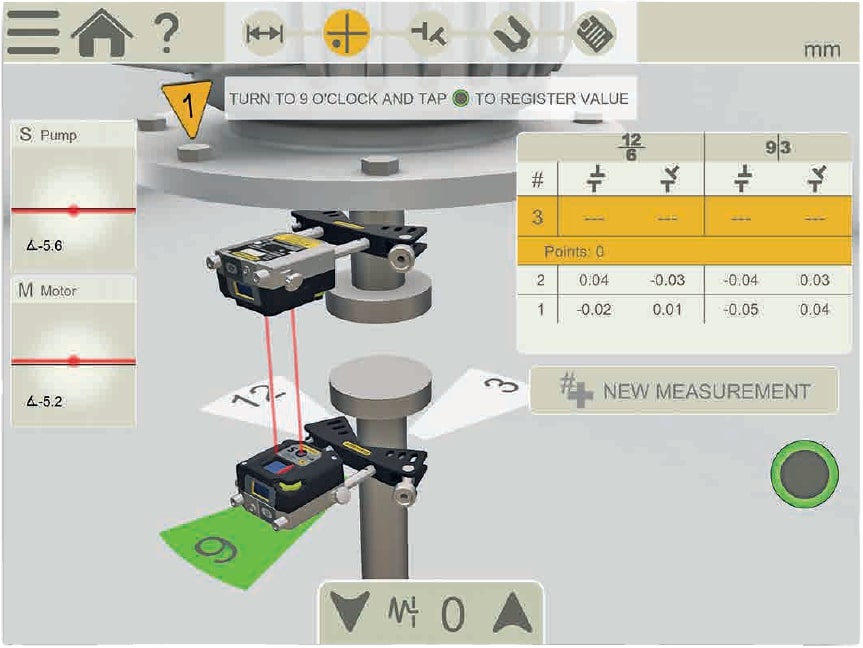

عملکرد EasyTurn™ این امکان را می‌دهد که فرآیند اندازه‌گیری را از هر نقطه‌ای در طول چرخش آغاز کنید. شما می‌توانید شفت را در سه موقعیت دلخواه قرار دهید، به‌طوری‌که حداقل زاویه بین هر موقعیت تنها ۲۰ درجه باشد، تا مقادیر اندازه‌گیری ثبت شوند. این روش نسخه ساده‌تر و کاربرپسندتری از روش سه‌نقطه‌ای (مانند 9–12–3) محسوب می‌شود.
روش 9 – 12 – 3
در این روش نقاط اندازه‌گیری در موقعیت‌های ثابت ساعت 9، 12 و 3 ثبت می‌شوند. این همان روش کلاسیک سه‌نقطه‌ای است که در اغلب موارد قابل استفاده می‌باشد.
فانکشن الاینمنت شفت های افقی
استفاده از نمایشگر دستگاه و فانکشن های موجود در آن کاملا ساده می باشد و کاربر را مرحله به مرحله در فرآیند اندازه‌گیری هدایت می‌کند. شماتیک های موجود و قابلیت زوم روی اجزای مرتبط در هر مرحله، دقت و سهولت کار را افزایش می‌دهد. امکان ذخیره نتایج اندازه‌گیری در حالت As Found و As Left در یک فایل وجود دارد و سایر برنامه‌های الاینمنت در اپلیکیشن XT نیز با همان سادگی و راهنمایی مرحله‌به‌مرحله قابل اجرا هستند.

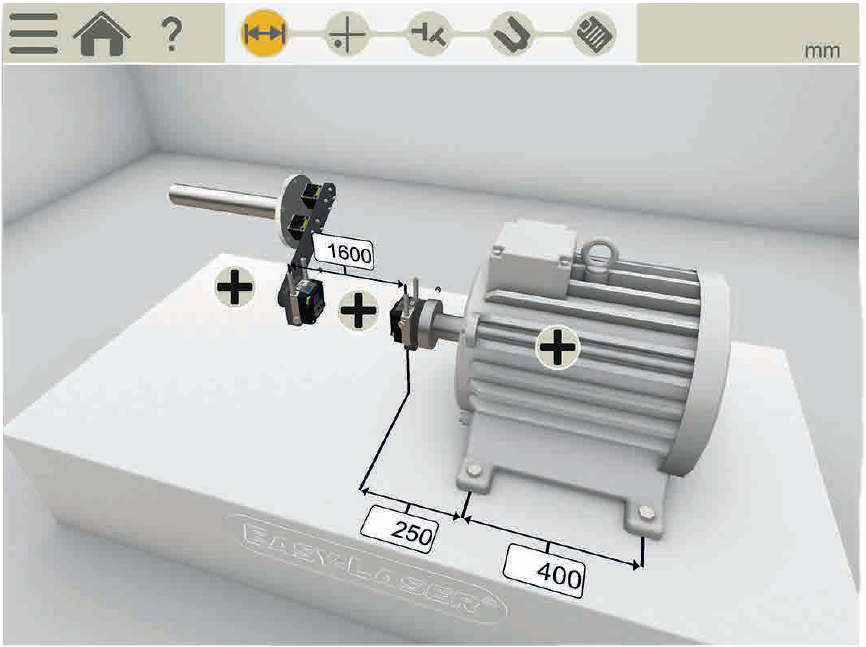

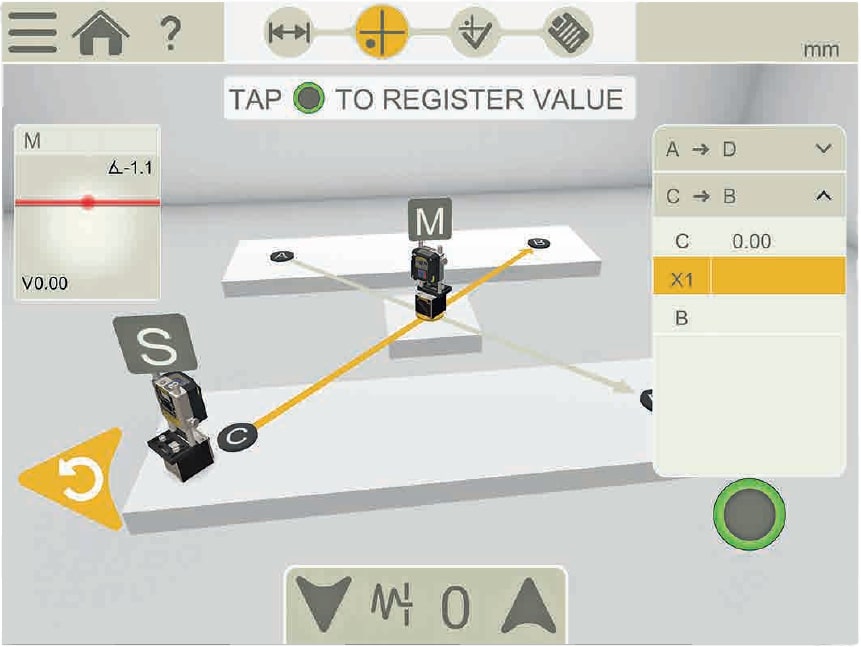

1-وارد کردن ابعاد تجهیز

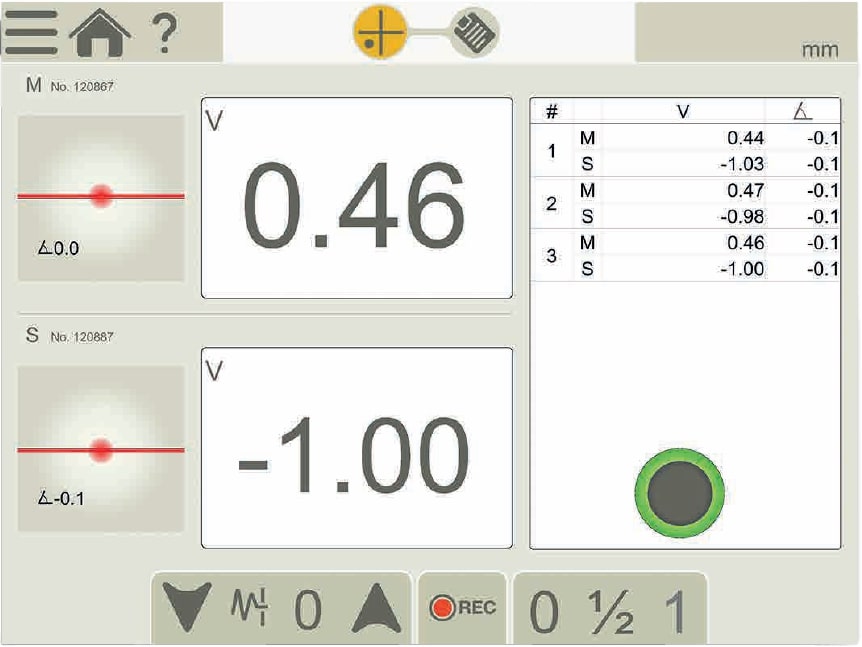

２- اندازه‌گیری: (Measure)

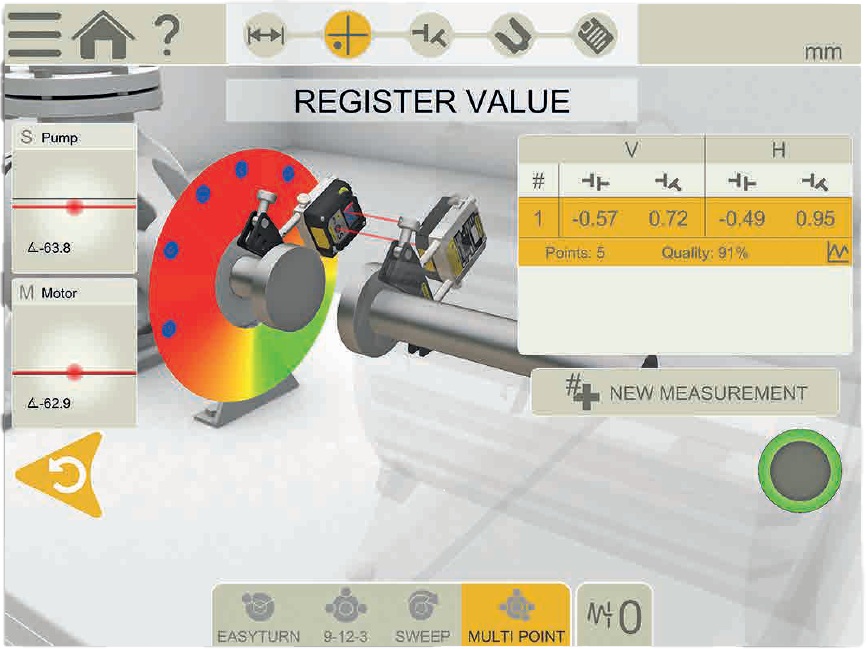

پنج روش مختلف برای انجام اندازه گیری در دسترس است که هر کدام متناسب با شرایط و نوع کاربرد انتخاب می‌شوند.
3-مشاهده نتایج

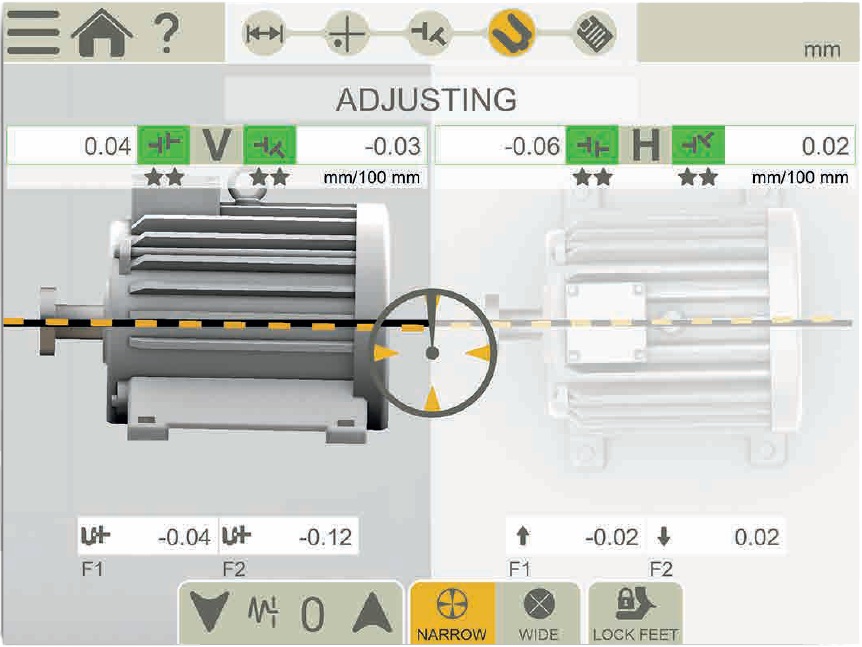

4- اعمال اصلاحات مورد نیاز
5-در این مرحله می‌توانید گزارش نهایی را دقیقاً به شکل دلخواه ذخیره و به اشتراک بگذارید.

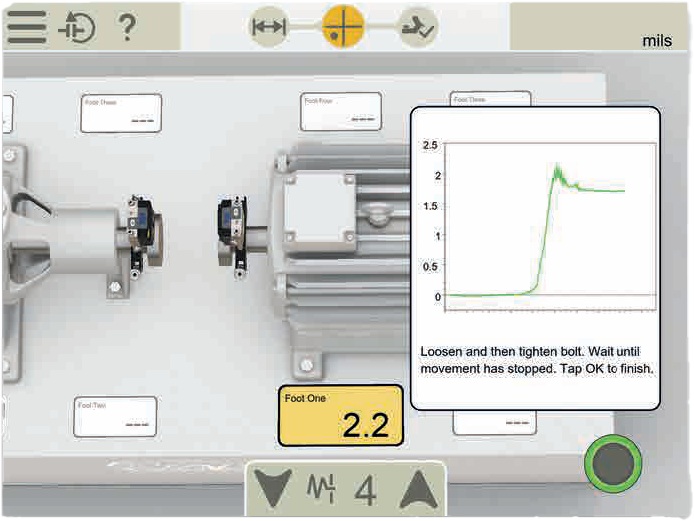

قابلیت بررسی و اصلاح سافت فوت برای هر تجهیز

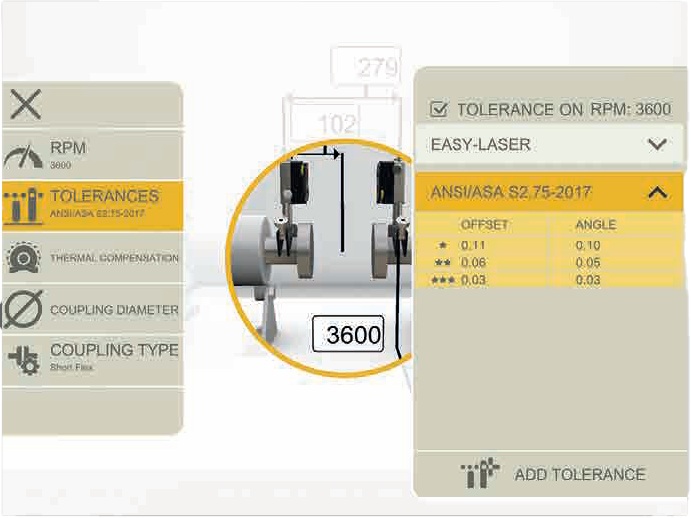

بررسی تلرانس :(Tolerance Check)
در این مرحله می توانید مقادیر به دست آمده با حدود مجاز از پیش تعیین‌شده یا مقادیر تعریف‌شده را بررسی نمایید.

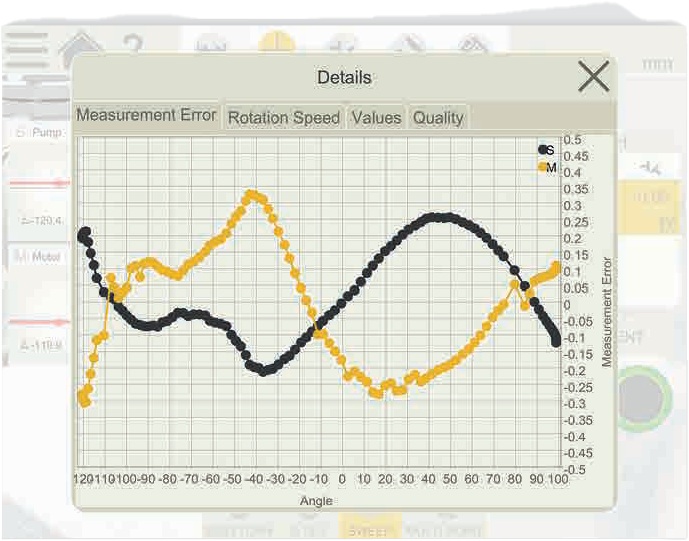

نمایش کنترل کیفیت اندازه‌گیری‌ها :(Quality Check View)
این قابلیت امکان بررسی کیفیت داده‌های ثبت‌شده را برای کاربر فراهم می‌کند.
الاینمنت لیزری تجهیزات نصب شده به صورت عمودی/فلنجی
دستگاه الاینمنت لیزری Easylaser XT550 برای اندازه گیری و الایمنت انواع تجهیزات عمودی یا فلنج‌دار طراحی شده است این فانکشن تجهیزاتی با ۴، ۶، ۸ و ۱۰ پیچ را به راحتی پوشش می دهد.
فانکشن MACHINE TRAIN
با استفاده از دستگاه Easylaser XT550 می‌توانید مجموعه‌ای از تجهیزات را همراستا کنید. در این روش می توانید تجهیز مرجع را به صورت دستی انتخاب کنید و یا اجازه دهید دستگاه، تجهیزی را به صورت پیش فرض انتخاب کند تا کمترین میزان جابجایی در انجام عملیات الاینمنت لیزری حاصل گردد ، به این طریق فرآیند الاینمنت بسیار سریع و دقیق انجام می شود.
قابلیت VALUES – DIGITAL DIAL INDICATOR
با استفاده از این فانکشن، می‌توانید اندازه‌گیری‌ها را مشابه گیج های آنالوگ انجام دهید، اما با دقت لیزری، امکان مستندسازی نتایج اندازه‌گیری و ثبت خودکار داده‌ها
قابلیت بررسی و اصلاح صافی سطح (بررسی و اصلاح پیچش یا خمش سطوح)
ماژولی برای بررسی و اصلاح صافی/پیچش سطح، به عنوان مثال، بررسی صافی فونداسیون تجهیز، صافی میز کار فرز CNC و... برای انجام الاینمنت دقیق، بررسی موارد فوق به خصوص در راه اندازی سایت های صنعتی، ضروری و حائز اهمیت می باشد.
ماژول همراستاسازی گاردان
این قابلیت امکان الاینمنت لیزری تجهیزاتی که با گاردان کوپل شده اند را فراهم می‌کند. توجه داشته باشید که استفاده از این ویژگی نیاز به کیت آپشنال Cardan Bracket Kit دارد.
قابلیت بررسی لقی بیرینگ ها
با استفاده از فانکشن VALUES می‌توانید لقی بیرینگ را بررسی کنید. همچنین با استفاده از این فانکشن بررسی صافی سطح نیز امکان پذیر می باشد.
خواندن کد QR و بارکد
شما می‌توانید با اسکن کد QR هر تجهیز، فایل و تنظیمات مربوط به آن را با دوربین دستگاه به‌سرعت باز کنید.
حافظه داخلی
داده های اندازه‌گیری شده، عکس‌ها و گزارش‌های خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمت متنوع فایل ها
برای هر اندازه‌گیری، به‌صورت خودکار فایل PDF و فایل Excel تولید می‌شود.

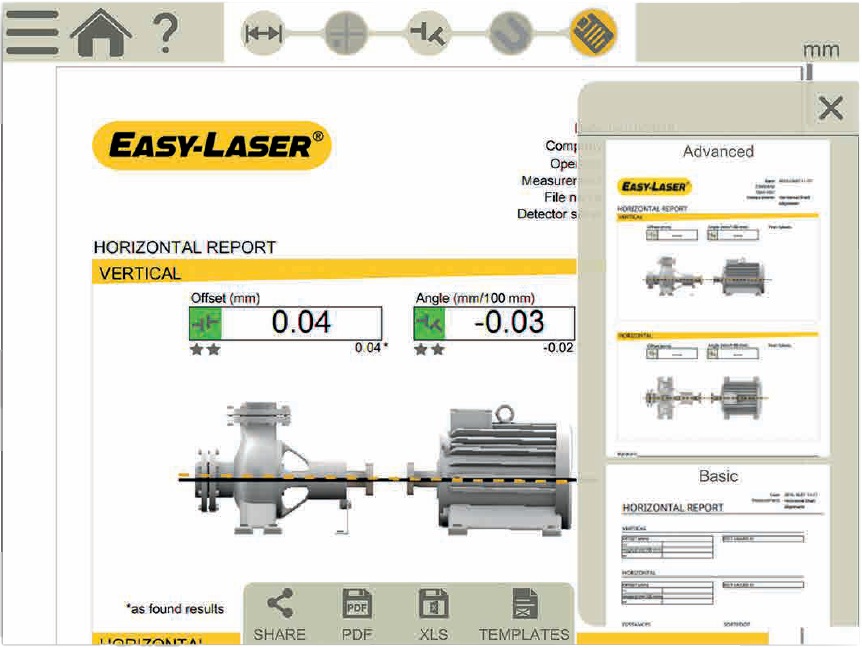

قالب‌های گزارش PDF
دستگاه به صورت خودکار گزارش pdf را در سه حالت Basic، Advance و Default برای کاربر فراهم می نماید.
افزودن یادداشت
می‌توانید برای هر مرحله توضیح یا نکته‌ای بنویسید تا گزارش کامل‌تر و قابل فهم‌تری داشته باشید.
امضای الکترونیکی گزارش
با امضا گزارش، صحت کار انجام شده را تأیید کنید. امضا همراه فایل PDF برای کاربر ذخیره می‌شود.
اشتراک گذاری گزارش
امکان به اشتراک گذاری گزارش های ذخیره شده در تمامی پلتفرم ها
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.

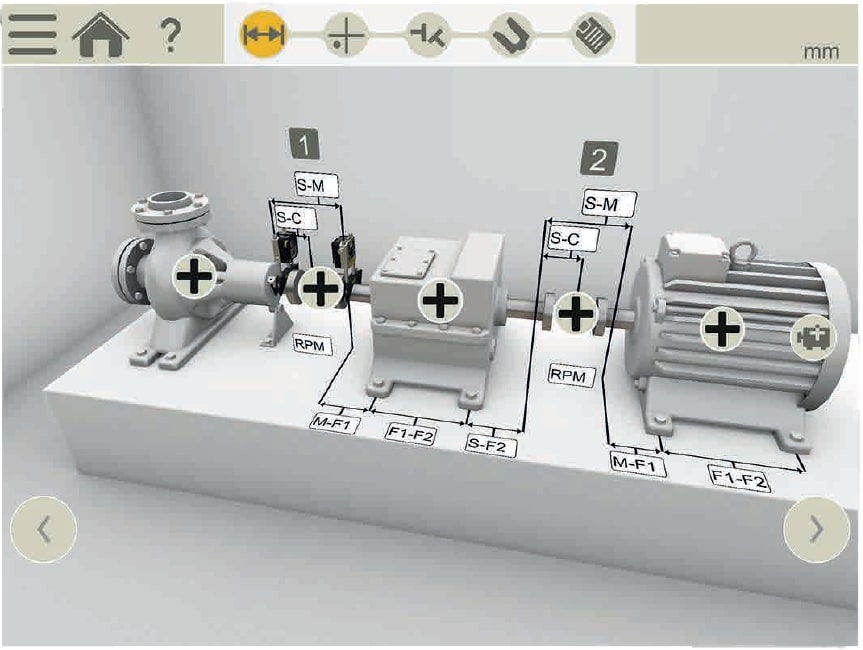

انتخاب شماتیک تجهیزات
از میان مدل‌های سه‌بعدی مختلف، تصویر مناسب برای نمایش ماشین خود را انتخاب کنید.
انتخاب نوع کوپلینگ
می توانید نوع کوپلینگ را وابسته به تجهیز مورد نظرتان انتخاب نمایید. (Spacer Coupling و یا flanged Coupling)
راهنمای داخلی
شما می توانید با جستجو در این قسمت راهنمای کاملی از جزئیات استفاده از فانکشن های دستگاه را در اختیار داشته باشید.
جبران انبساط حرارتی
در مواردی که افزایش دمای تجهیزات روی میزان خطای کوپلینگ تاثیر می گذارد می توانید مقادیر خطا را در انجام الاینمنت لیزری لحاظ کنید.
نمایش معکوس (Swap View)
برای درک بهتر جهت‌های تنظیم، دید را معکوس کنید.
ادامه جلسه قبلی
آخرین اندازه‌گیری شما به‌طور خودکار ذخیره می‌شود و همیشه در دسترس است.
فیلتر مقدار اندازه‌گیری
برای بهبود دقت قرائت‌ها در شرایط اندازه‌گیری نامناسب استفاده می‌شود.
پشتیبانی از چند جفت پایه
برای تراز ماشین‌هایی که بیش از دو جفت پایه دارند.
فعال یا غیر فعال کردن Lock Fit
وابسته به نوع تجهیز، نحوه قرارگیری و قابلیت جابجایی پایه های آن می توانید این گزینه را فعال یا غیر فعال نمایید.
قالب‌ها (Templates)
فایل‌های اندازه‌گیری را به‌صورت قالب ذخیره کنید تا با اطلاعات و تنظیمات ماشین، سریع‌تر مراحل تراز را آغاز کنید.
تنظیمات آنلاین گسترده
با استفاده از مقادیر آنلاین، تنظیمات را از طریق دامنه‌های گسترش یافته موقعیت لیزر و دتکتور در جهات H و V انجام دهید.
راهنمای انجام تنظیمات تجهیز
راهنمای تنظیمات تجهیز به کاربر کمک می‌کند تا بهترین تنظیمات را با شبیه سازی شیم برای جهت عمودی و حرکت تجهیز در جهت افقی انجام دهد.

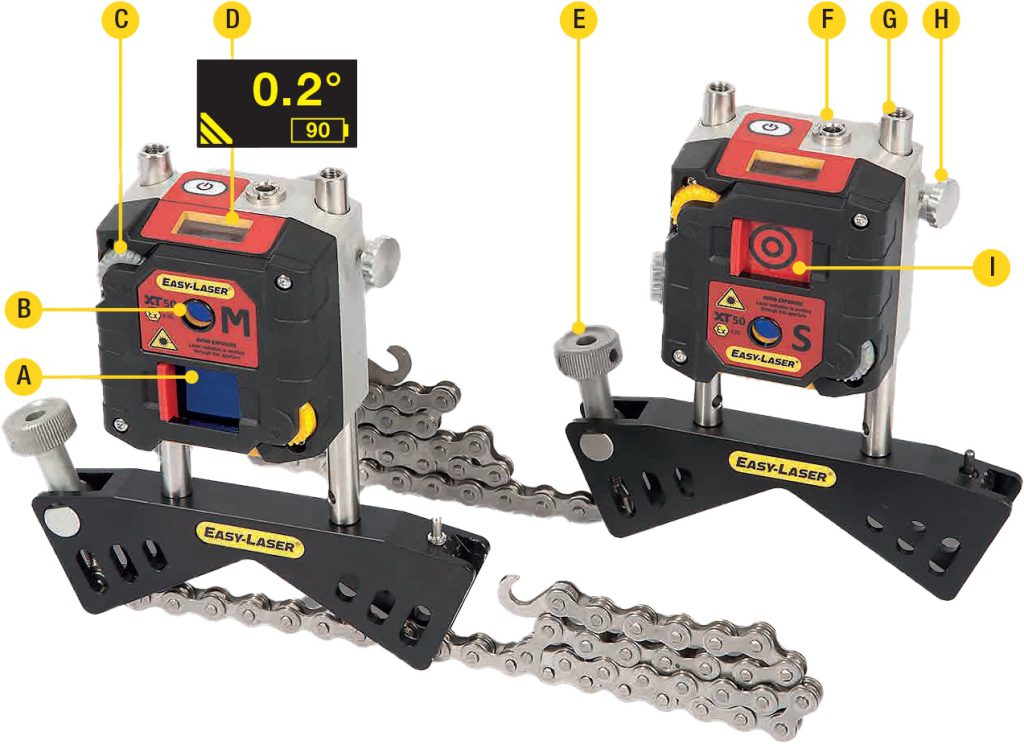

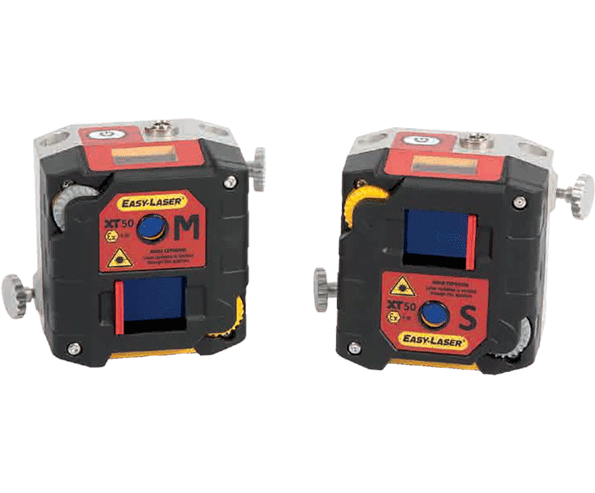

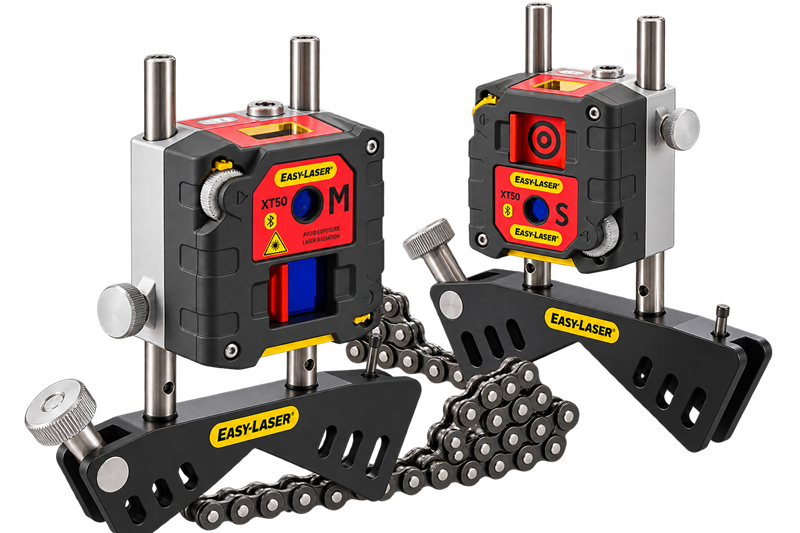

براکت های لیزری XT50 دارای تاییدیه EX برای استفاده در محیط هایی با پتانسیل انفجار هستند. براکت ها از لیزر نقطه ای و سطوح PSD مربعی 1 محوره تشکیل شده اند. یک صفحه نمایش OLED پیشرفته، زاویه قرارگیری براکت هارا روی شفت را نشان می دهد و جایگذاری هر براکت روی شفت در موقعیت مد نظر را آسان تر می نماید.براکت های لیزری XT50، از دارای استاندارد IP66 و 67 بوده و ضد گرد و غبار و آب و ضربه می باشند. استفاده از باتری با حجم بالا برای انجام الاینمنت لیزری بدون وقفه در شرایط عملیاتی مجموعه های صنعتی و استفاده ازتکنولوژی وایرلس، از دیگر مشخصات های این سیستم می باشد.

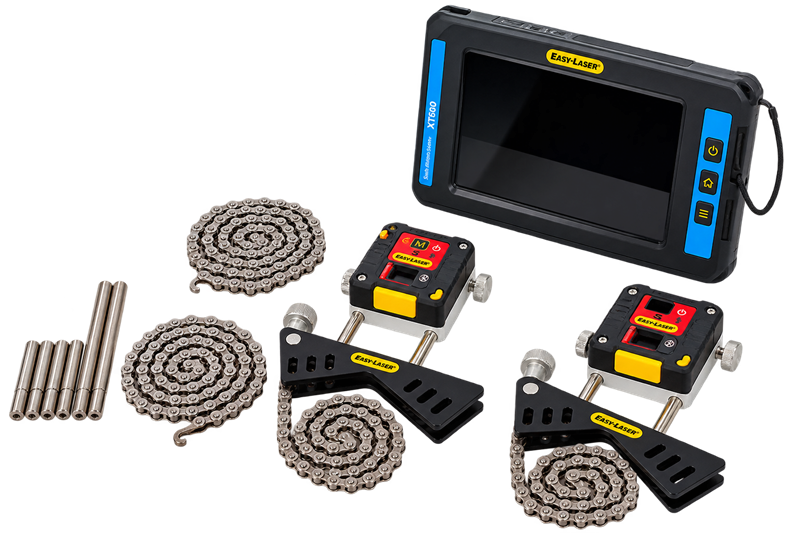

پایه های سبک و محکم، با دو میله برای پایداری حداکثری در تمامی جهات به کمک
زنجیر های مستحکم برای راه‌اندازی سریع و بدون دردسر روی شفت تجهیز نصب می گردند.
تکنولوژی لیزر نقطه‌ای
تکنولوژی لیزر نقطه‌ای این امکان را فراهم می‌کند که الاینمنت تجهیزات را با دقتی فوق العاده و در کمترین زمان ممکن انجام دهید. علاوه بر این، دقت بالاتری در صورت وجود بک لش در کوپلینگ را به کاربر ارائه می‌دهد. همچنین لیزر نقطه‌ای به شما این امکان را می‌دهد که در هنگام نصب تجهیزات، موارد بیشتری مثل پیچش فونداسیون و لقی بیرینگ هارا بررسی کنید.
قرار گیری لیزر، PSD و شیب سنج روی هر دو براکت
با استفاده از شیب سنج الکترونیکی در هر دو براکت، کاربر دقیقاً موقعیت قرارگیری هر براکت به صورت مجزا در اختیار دارد. این ویژگی الاینمنت لیزری کوپلینگ های جدا شده را به سادگی امکان‌پذیر می‌سازد. روش اندازه‌گیری معکوس با دو پرتو لیزر و دو سنسور PSD این امکان را فراهم می‌کند که حتی تجهیزاتی که کوپلینگ آنها از خطای زیادی برخوردار است ، بسیار ساده قابل اندازه‌گیری باشند. این قابلیت به ویژه زمان نصب و راه اندازی تجهیزات بسیار کارآمد و مفید است.

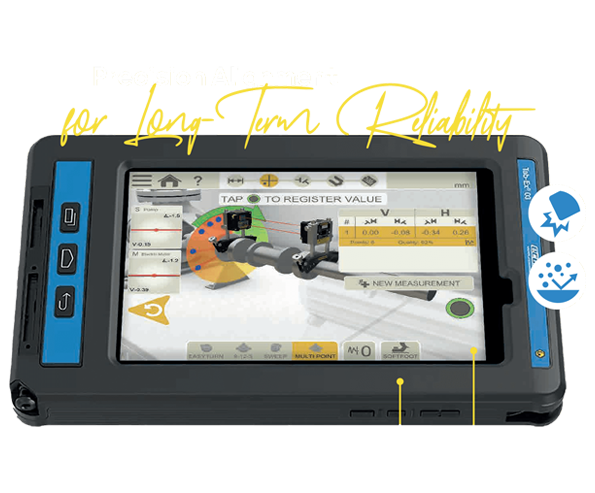

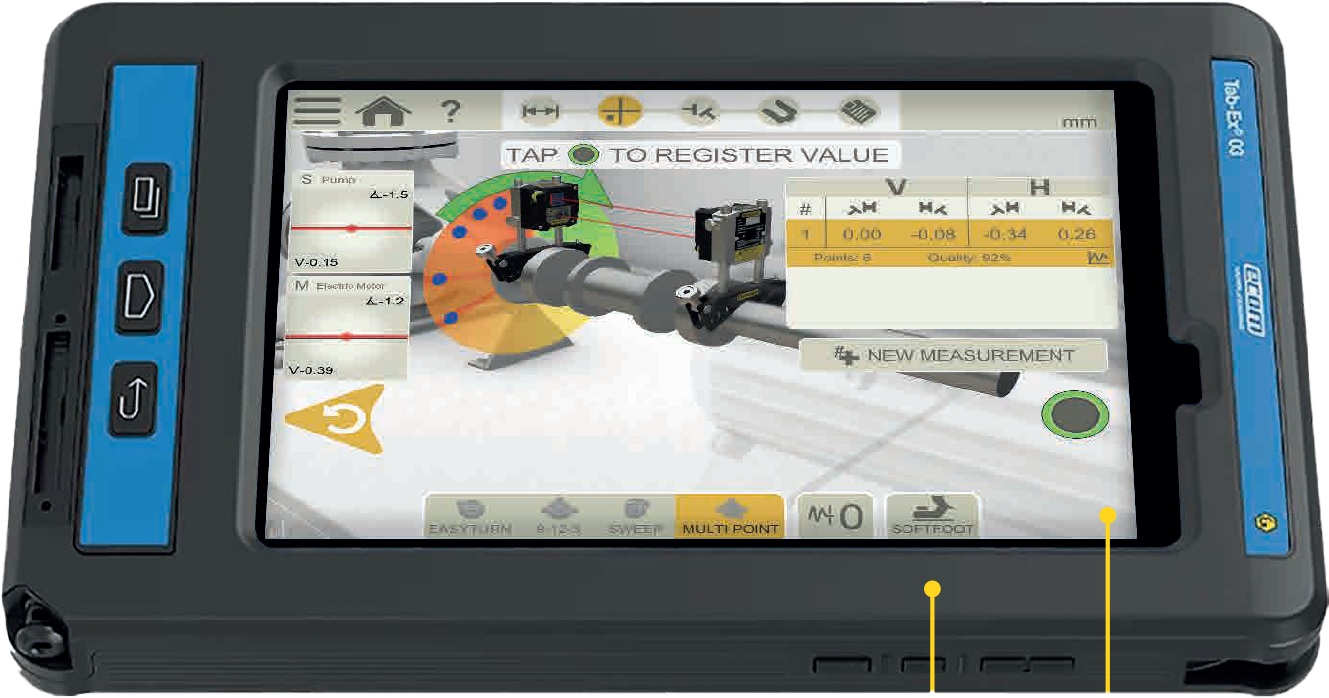

بر اساس گواهی GALAXY Tab Active, ecom’s hazardous area ، نمایشگر اختصاصی ecom Tab-Ex® برای استفاده در محیط های صنعتی با پتانسیل انفجار مناسب می باشد.
اپلیکیشن XT Alignment قابل نصب روی iOS و Android و همچنین صفحه نمایش اختصاصی XT12 می باشد. با این حال، استفاده از این دستگاه‌ها در محیط های صنعتی با پتانسیل انفجار مناسب نمی باشد.
پایه V شکل، هم سبک و هم مستحکم است و با داشتن دو میله، پایداری حداکثری را در تمام جهات فراهم می‌کند. زنجیر از پیش نصب‌شده، امکان نصب سریع روی دستگاه را فراهم می‌سازد.
