با استفاده از دستگاه Easy-Laser® XT950 Bore Alignment میتوانید صافی و هممحوری خط مرکزی سوراخها، یاتاقانها و سایر اجسام استوانهای را با بالاترین دقت اندازهگیری کنید.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.

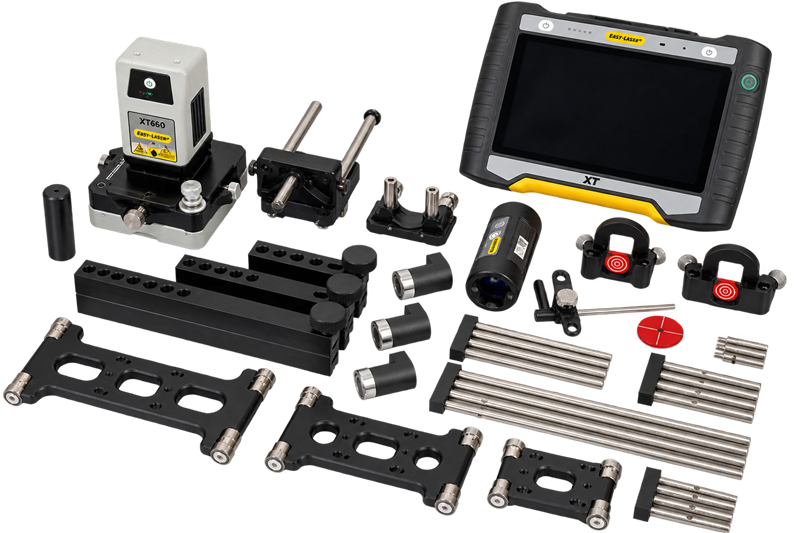

دستگاه Easy-Laser® XT950 Bore Alignment برای هممحوری دقیق خط مرکزی سوراخها، ژورنال یاتاقانها و اجسام استوانهای طراحی شده است. این سیستم که بهطور ویژه برای کاربردهایی مانند موتورها، کمپرسورها و گیربکسها ساخته شده، قطر سوراخها را در بازه ۸۰ تا ۵۰۰ میلیمتر (۳٫۱۵ تا ۱۹٫۶۸ اینچ) با دقت بالا اندازهگیری میکند. براکتهای متنوع، این سیستم را بسیار همهکاره کردهاند و امکان نصب آسان دیتکتور در سوراخهایی با عرضهای مختلف را فراهم میکنند. پایههای مغناطیسی دیتکتور را در موقعیتی کاملاً پایدار نگه میدارند تا اندازهگیریها دقیق و قابل اطمینان باشند. برنامه Bore Center در اپلیکیشن XT کاربر را در کل فرآیند اندازهگیری هدایت میکند و موجب سهولت کاربری میشود. سیستم بهطور خودکار موقعیت ژورنالهای یاتاقان را نسبت به یکدیگر، در راستای افقی و عمودی، محاسبه میکند. همچنین امکان ارزیابی نتایج با روشهای مختلف Best-fit، تحلیل گزینههای مختلف نقاط مرجع و تعیین مقادیر تلرانس وجود دارد. تمامی اجزا با هدف دستیابی به بیشترین دقت و پایداری ساخته شدهاند و با رزولوشن ۰٫۰۰۱ میلیمتر (۰٫۰۵ میل) در فواصل تا ۴۰ متر (۱۳۰ فوت) نتایجی مطمئن ارائه میدهند.
از طریق اپلیکیشن، میتوانید بهراحتی یک گزارش PDF شامل تمامی دادههای اندازهگیری و تصاویر تهیه و به اشتراک بگذارید. اگر از نمایشگر XT استفاده میکنید، این دستگاه دارای دوربین داخلی ۱۳ مگاپیکسلی است. همچنین امکان افزودن دوربین حرارتی (IR) به این نمایشگر وجود دارد تا بتوانید تصویر حرارتی دستگاه را قبل و بعد از همراستاسازی ثبت و مستند کنید.
در سیستم نسل XT، این شما هستید که تصمیم میگیرید آیا میخواهید نمایشگر مقاوم و کاربرپسند XT12 را همراه سیستم داشته باشید یا خیر. این اپلیکیشن همچنین روی دستگاههای iOS و Android شما، چه تبلت باشد و چه گوشی، اجرا میشود. به این معنا که هیچگاه به یک روش یا دستگاه خاص محدود نمیشوید.
الاینمنت لیزری Easy-Laser® XT440 یکی از سیستم های الاینمنت لیزری نسل XT است که بر اساس فناوری کراس پلتفرم ساخته شده است. این بدان معناست که شما قادر خواهید بود داده ها را در بسیاری از دستگاه های دستی مختلف، از جمله XT12 همین کمپانی، نمایش دهید. در ادامه به برخی از کارایی های دستگاه الاینمنت لیزری XT440 اشاره می کنیم:
تمام برنامههای XT در یک اپ رایگان
با دانلود نرم افزار XT Alignment تمامی فانکشن های موجود در سری XT برای کاربران قابل استفاده خواهد بود
نمایش دادهها روی پلتفرمهای مختلف
پشتیبانی کامل از سیستمعاملهای iOS، Androidو یا نمایشگرهای اختصاصی برند ایزی لیزر (XT 12)
بدون وابستگی به سختافزار خاص
میتوانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطافپذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
محصولات سری XT دارای درجه حفاظتی IP66 و IP67 هستند (مقاوم به نفوذ آب و گردوغبار)
عملکرد طولانیمدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای واحدهای اندازهگیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه میدهد
هم محوری سوراخ ها برای طیف گستردهای از کاربردها
راهکارهای هم محوری سوراخ ها Easy-Laser® XT در درجهی اول برای تجهیزاتی مانند موتورها، کمپرسورها و گیربکسها طراحی شدهاند، اما در بسیاری از کاربردهای دیگر نیز قابل استفادهاند. تمامی قطعات برای حداکثر دقت و پایداری طراحی شدهاند و با رزولوشن ۰٫۰۰۱ میلیمتر [۰٫۰۵ میل] اندازهگیری میکنند. فاصله اندازهگیری تا ۴۰ متر [۱۳۰ فوت] است. این سیستمها هم در محیطهای تولیدی و هم در خدمات میدانی مناسب استفاده هستند.
نرمافزار Bore Center کاربر را در کل فرآیند اندازهگیری هدایت میکند که همین موضوع موجب سهولت کاربری میشود. سیستم بهطور خودکار موقعیت سوراخها را نسبت به یکدیگر، هم در راستای افقی و هم عمودی، محاسبه میکند. سپس میتوانید نتایج را با روشهای مختلف Best Fit ارزیابی کرده، گزینههای مختلف نقاط مرجع را تحلیل کرده و مقادیر تلرانس را تعیین کنید.
یا میتوانید سیستم کامل XT950 را انتخاب کنید که مخصوص هم محوری سوراخ ها است، یا اینکه هم محوری سوراخ ها را با دستگاه الاینمنت شفت XT770 ترکیب کنید تا قابلیتهای بیشتری داشته باشید. اگر نیاز به اندازهگیری سوراخ هایی با قطر بزرگتر از مقادیر ذکرشده دارید، لطفاً برای مشاوره با ما تماس بگیرید.

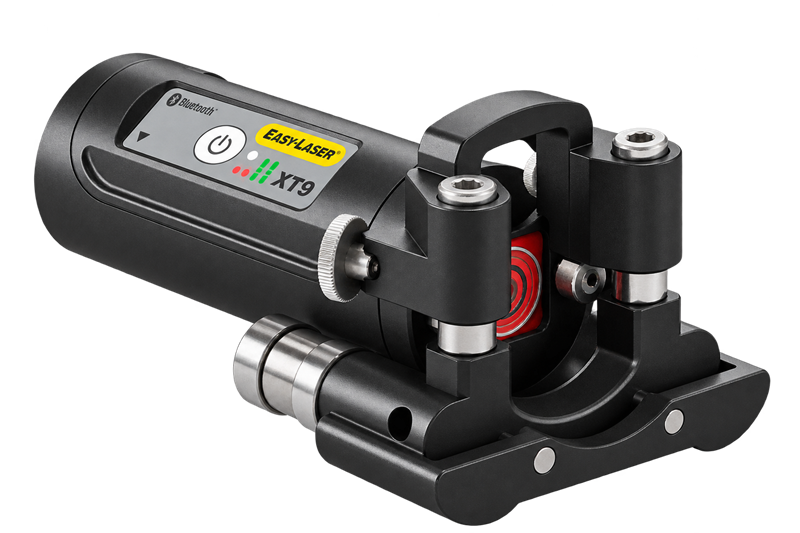

کیت ارتقاء دستگاه الاینمنت شفت ، همراه با XT9

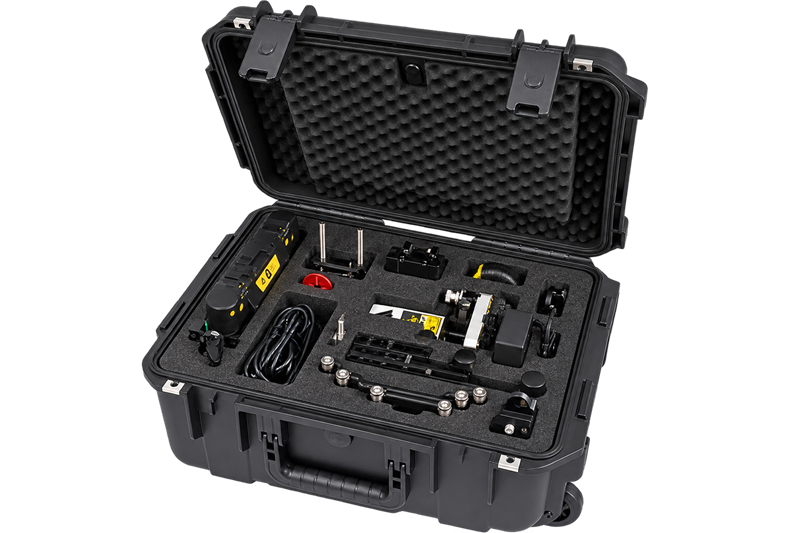

با افزودن این کیت به کیت براکت محوری سوراخ ها ، میتوانید قطرهای ۸۰ تا ۵۰۰ میلیمتر [۳٫۱۵ تا ۱۹٫۶۸ اینچ] را اندازهگیری کنید. همچنان لازم است “کیت همراه با XT24 بهعنوان نقطه شروع داشته باشید تا لیزر ترانسمیتر، تمامی براکتهای لازم و کیف حمل را در اختیار داشته باشید. سپس کیت همراه با XT9 در همان کیف قرار میگیرد.
اندازهگیری سوراخ کامل یا نیمه، با قطرهای یکسان یا متفاوت.
برنامه Bore Center، با نامگذاری مجزای هر سوراخ.
در صورت نیاز میتوانید تلرانسها را تعیین کنید.
برنامه Bore Center، نمای اندازهگیری، موقعیت اول.
در هر موقعیت میتوانید ۳ تا ۵۰ نقطه را اندازهگیری کنید (Multipoint).
هر نقطه به صورت مجزا در هر مرحله قابل بازاندازهگیری است.
نمای گرافیکی نتایج، نمونهای با چهار سوراخ.
نتیجه میتواند بهصورت محاسبهشده با روش Best-fit نمایش داده شود.
لیزر ترانسمیتر، دیتکتورها و براکتها را میتوان به روشهای مختلفی نصب کرد. سیستم براکت بسیار انعطافپذیر است و امکان نصب دیتکتور را در سوراخهایی با پهنا و قطرهای متفاوت فراهم میکند. پایههای مغناطیسی، دتکتور را در موقعیتی کاملاً ثابت نگه میدارند تا اندازهگیریها پایدار و دقیق انجام شوند. در ادامه تنها چند نمونه از امکانات ممکن نشان داده شده است.
خواندن کد QR و بارکد
شما میتوانید با اسکن کد QR یا بارکد هر ماشین، فایل و تنظیمات مربوط به آن را با دوربین دستگاه بهسرعت باز کنید.
حافظه داخلی
فایلهای اندازهگیری، عکسها و گزارشهای خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمتهای فایل متنوع
برای هر اندازهگیری، بهصورت خودکار فایل PDF و فایل Excel تولید میشود.
قالبهای گزارش PDF
از بین دو قالب آماده، یکی را انتخاب کنید.
افزودن یادداشت
میتوانید برای هر مرحله توضیح یا نکتهای بنویسید تا گزارش کاملتر و قابلفهمتری داشته باشید.
امضای الکترونیکی گزارش
با امضا روی صفحهنمایش، صحت انجام کار را تأیید کنید. امضا همراه فایل PDF ذخیره میشود.
ارسال گزارشها
گزارشها را از طریق ایمیل بهراحتی ارسال کنید. این امکان در تمام پلتفرمها وجود دارد.
ذخیره روی USB
فایلها را روی فلش USB ذخیره و به دستگاههای دیگر منتقل کنید.
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.
افزودن تصویر حرارتی
تفاوت قبل و بعد از همراستاسازی را با تصاویر حرارتی مشاهده کنید.
مجموعهای شامل سه براکت کشویی با میلههای قابل افزایش برای انطباق با قطرهای مختلف سوراخ.
طراحی مقاوم فرستنده لیزری، بالاترین دقت اندازهگیری را تضمین میکند. براکت شامل سه مجموعه بازوی قابل تنظیم با آهنربا است که برای انطباق با قطرهای مختلف مناسب میباشد. بازوها میتوانند به صورت افزایشی ۱۲۰ درجه نصب شوند یا هر سه به سمت پایین قرار گیرند، بسته به اینکه فرستنده در سوراخ کامل یا نیمه سوراخ نصب شود. فرستنده میتواند طوری نصب شود که پرتو لیزر یا به سمت بیرون، یا از داخل هاب آفست هدایت شود.
تنظیم دقیق پرتو لیزر در جهات افقی و عمودی با استفاده از هاب آفست به سادگی انجام میشود.
دوربین حرارتی (Thermal Camera)
نمایشگر Easy-Laser® XT12 میتواند بهصورت اختیاری همراه با دوربین تصویربرداری حرارتی (IR) عرضه شود. با ثبت تصویر حرارتی پیش و پس از تنظیم، میتوانید آنها را در مستندات گزارش قرار دهید.
کانکتور AV (HDMI)
نمایشگر XT12 بهصورت استاندارد دارای خروجی HDMI است که امکان نمایش تصویر آن را روی مانیتور یا ویدیو پروژکتور فراهم میکند. این قابلیت بهویژه برای آموزش گروهی بسیار کاربردی است.
چراغ LED
در محیطهایی با نور کم، چراغ LED به روشنایی محل کار کمک میکند.
دوربین ۱۳ مگاپیکسلی
می توانید با برداشت عکس های متعدد قبل، بعد و هنگام الاینمنت لیزری و عکس ها را در گزارش خود ضمیمه نمایید.
