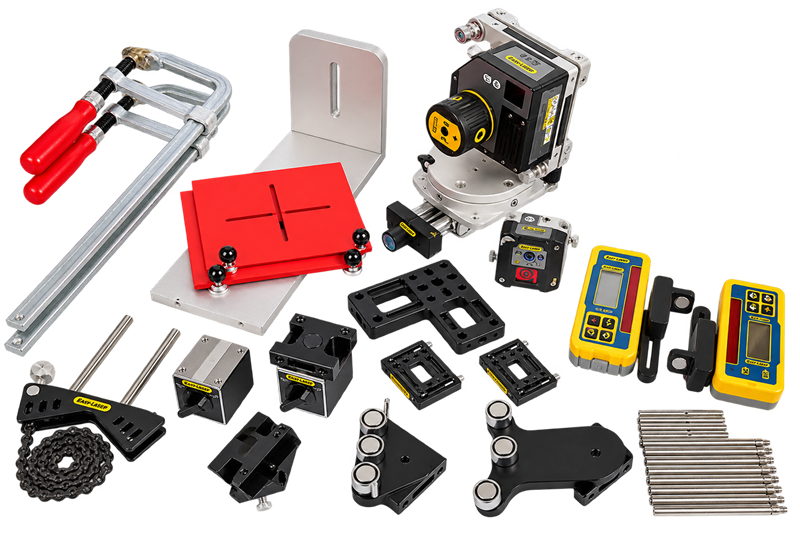

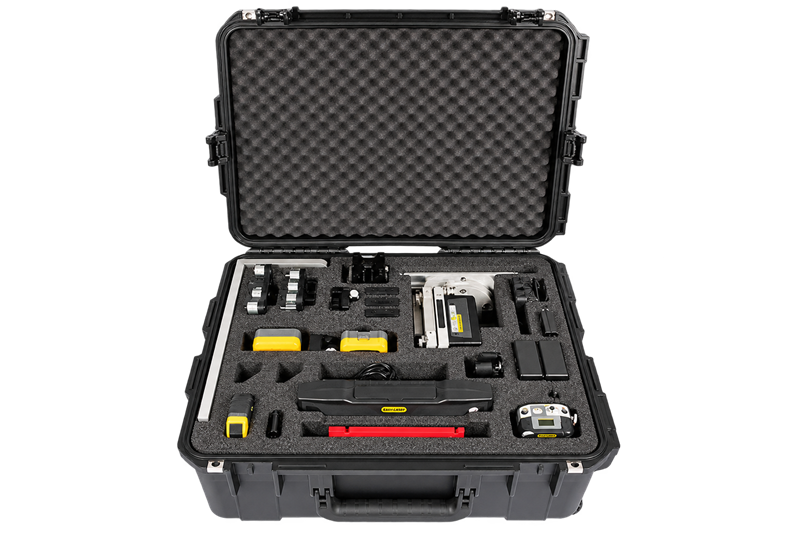

دستگاه Easy-Laser® XT980 Sawmill به شما کمک میکند بهرهوری را افزایش و در کارگاه نجاری خود صرفهجویی کنید. این سیستم مستقیم بودن، تخت بودن و عمود بودن قطعات را اندازهگیری میکند و استفاده از آن برای کارکنان تعمیر و نگهداری و تولید ساده است. همچنین برای ارههای نواری و ارههای دایرهای بسیار کارامد است.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.
کارگاه نجاری محیطی بسیار پرچالش است، جایی که ماشینها به شدت فرسوده میشوند. بررسی و تنظیم منظم زاویهها و مستقیم بودن ماشینها کیفیت الوار بریده شده را افزایش میدهد و اجازه میدهد بازده و سرعت تولید ساعت به ساعت در بالاترین سطح حفظ شود. با یک سیستم اندازهگیری لیزری، کار میتواند سریع و با بیشترین دقت انجام شود. برخی مدیران تولید در صنعت کارگاههای نجاری ادعا میکنند که معمولاً افزایش ۱ درصد در بهرهوری هزینه خرید چوب را تا ۱۰۰,۰۰۰ یورو کاهش میدهد. با یک سیستم اندازهگیری لیزری، کار الاینمنت میتواند سریع و با دقت بالا انجام شود. نیاز معمول برای ابعاد نهایی محصول 0.3± میلیمتر است. در این صورت شما همچنین به ابزارهای اندازهگیری با دقت و تکرارپذیری بالا نیاز دارید. یکی دیگر از مزایای لیزر این است که پرتو لیزر هنگام حرکت در اطراف ماشین مزاحم شما نیست، درست مانند سیم فولادی که سر راه باشد. Easy-Laser XT980 میتواند هم برای ارههای دایرهای و هم برای ارههای نواری استفاده شود، همچنین برای سایر اجزای خط اره مانند کاهندهها، صفحههای راهنما و غیره. علاوه بر این، لوازم جانبی برای سایر نوع ماشینآلات نیز موجود است. ما خوشحال میشویم به شما بیشتر بگوییم که چه چیزی بهترین تطابق با نیازهای شما دارد!
از طریق اپلیکیشن، میتوانید بهراحتی یک گزارش PDF شامل تمامی دادههای اندازهگیری و تصاویر تهیه و به اشتراک بگذارید. اگر از نمایشگر XT استفاده میکنید، این دستگاه دارای دوربین داخلی ۱۳ مگاپیکسلی است. همچنین امکان افزودن دوربین حرارتی (IR) به این نمایشگر وجود دارد تا بتوانید تصویر حرارتی دستگاه را قبل و بعد از تراز ثبت و مستند کنید.
در سیستم نسل XT، این شما هستید که تصمیم میگیرید آیا میخواهید نمایشگر مقاوم و کاربرپسند XT12 را همراه سیستم داشته باشید یا خیر. این اپلیکیشن همچنین روی دستگاههای iOS و Android شما، چه تبلت باشد و چه گوشی، اجرا میشود. به این معنا که هیچگاه به یک روش یا دستگاه خاص محدود نمیشوید.
ارههای دایرهای
تیغه (یا تیغهها) باید موازی با خط اره تنظیم شوند. رایجترین روش این است که پرتو لیزر را در امتداد مرکز کل ماشین و روی نشانههای الایمنت مشخص در انتها قرار دهید. سپس تیغهها، کاهندهها و صفحههای راهنما نسبت به این خط مرجع بررسی میشوند تا زاویه یا موازی بودن صحیح روی هر واحد ماشین حاصل شود. به این ترتیب، حتی در توقفهای کوتاه میتوان هنگام مشاهده نقص کیفیت در مواد بریده شده، ماشین را بررسی کرد.
ارههای نواری
چرخهای اره نواری باید موازی با یکدیگر و عمود بر خط اره باشند. معمولاً از یک فرستنده لیزر نصبشده در کنار چرخهای اره نواری استفاده میکنیم، که میتواند دقیقاً ۹۰° نسبت به خط اره چرخانده شود تا زاویه چرخهای اره نواری بررسی شود. صفحه راهنما و کاهندهها نیز مطابق زاویه مطلوب نسبت به جهت تنه تنظیم میشوند.
دستگاه Easy-Laser® XT980 یک سیستم اندازهگیری و تراز لیزری پیشرفته است که برای صنایع نئوپای چوبی طراحی شده است. این سیستم امکان اندازهگیری و تنظیم دقیق صاف بودن، تخت بودن و زاویهدار بودن دستگاهها را فراهم میکند. با استفاده از لیزر، میتوان به راحتی و با دقت بالا، ماشینآلاتی مانند ارههای نواری و دایرهای، گیربکسها و راهنماها را تراز کرد. این دستگاه با نمایشگر لمسی، باتری با عمر طولانی، و قابلیت اتصال بیسیم، کاربری آسانی را برای اپراتورها فراهم میآورد.
تمام برنامههای XT در یک اپ رایگان
با دانلود نرم افزار XT Alignment تمامی فانکشن های موجود در سری XT برای کاربران قابل استفاده خواهد بود
نمایش دادهها روی پلتفرمهای مختلف
پشتیبانی کامل از سیستمعاملهای iOS، Androidو یا نمایشگرهای اختصاصی برند ایزی لیزر (XT 12)
بدون وابستگی به سختافزار خاص
میتوانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطافپذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
محصولات سری XT دارای درجه حفاظتی IP66 و IP67 هستند (مقاوم به نفوذ آب و گردوغبار)
عملکرد طولانیمدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای واحدهای اندازهگیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه میدهد
Values - کاربردهای گسترده
برنامه Values میتواند برای اکثر اندازهگیریهای هندسی با استفاده از واحدها و براکتهای مناسب مورد استفاده قرار گیرد. این برنامه برای مرحله نصب کامل ماشین عالی است. رابط کاربری Values میتواند تا چهار واحد را همزمان نمایش دهد؛ هم واحدهای اندازهگیری و هم سطحسنجهای دیجیتال همچنین ثبت خودکار اندازهگیریها امکانپذیر است (بازه و مدت زمان را تنظیم کنید) و شما میتوانید برای هر نقطه اندازهگیری یادداشتهای فردی ایجاد کنید.
Straightness
با برنامه اندازهگیریStraightness ما، شما به راحتی میتوانید شفتهای بلند، رولها، بیرینگ های ژورنال، پایهها، ریلها و سازههای ماشینی را اندازه بگیرید. شما میتوانید نتایج را برای الاینمنت افقی و عمودی، به صورت گرافیکی و دیجیتالی دریافت کنید. برنامه به طور خودکار نتایج مختلف Best-fit را محاسبه میکند. (نیازمند فرستنده لیزری XT20 یا XT22 میباشد)
flatness
با این برنامه میتوانید صافی پایهها و قابها را بررسی کنید. این برنامه با استفاده از دو ردیف نقطه کار میکند (2 تا 8 نقطه در هر ردیف). برای استفاده از این برنامه نیاز به فرستنده لیزری جداگانه دارید (فرستنده لیزری XT20یا XT22 مورد نیاز است)
خواندن کد QR و بارکد
شما میتوانید با اسکن کد QR یا بارکد هر ماشین، فایل و تنظیمات مربوط به آن را با دوربین دستگاه بهسرعت باز کنید.
حافظه داخلی
فایلهای اندازهگیری، عکسها و گزارشهای خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمتهای فایل متنوع
برای هر اندازهگیری، بهصورت خودکار فایل PDF و فایل Excel تولید میشود.
قالبهای گزارش PDF
از بین دو قالب آماده، یکی را انتخاب کنید.
افزودن یادداشت
میتوانید برای هر مرحله توضیح یا نکتهای بنویسید تا گزارش کاملتر و قابلفهمتری داشته باشید.
امضای الکترونیکی گزارش
با امضا روی صفحهنمایش، صحت انجام کار را تأیید کنید. امضا همراه فایل PDF ذخیره میشود.
ارسال گزارشها
گزارشها را از طریق ایمیل بهراحتی ارسال کنید. این امکان در تمام پلتفرمها وجود دارد.
ذخیره روی USB
فایلها را روی فلش USB ذخیره و به دستگاههای دیگر منتقل کنید.
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.
افزودن تصویر حرارتی
تفاوت قبل و بعد از همراستاسازی را با تصاویر حرارتی مشاهده کنید.
براکت های اندازهگیری XT70 از لیزر نوع نقطهای و سطوح PSD دو محوره بهره میبرند. نمایشگر پیشرفته OLED (D) زاویه واحد را نشان میدهد و قراردهی آن روی شفت را آسانتر میکند. پیچهای قفلکننده که به صورت مورب قرار گرفتهاند، براکت را بهطور ایمن روی میلهها ثابت میکنند. بدنه آلومینیومی مقاوم، بیشترین پایداری را فراهم میکند و دارای استانداردهای IP66 و IP67، مقاوم در برابر گرد و غبار، آب و ضربه و باتری پرقدرت با زمان کاری بسیار طولانی تا ۲۴ ساعت و دارای فناوری بیسیم داخلی می باشد.
پایه V شکل، هم سبک و هم مستحکم است و با داشتن دو میله، پایداری حداکثری را در تمام جهات فراهم میکند. زنجیر از پیش نصبشده، امکان نصب سریع روی دستگاه را فراهم میسازد.
فرستنده لیزری XT22 برای اندازهگیری تختی (Flatness)، راستایی (Straightness)، عمود بودن (Squareness)، تراز (Level) و موازی بودن (Parallelism) بهکار میرود. پرتو لیزر قادر است بهصورت ۳۶۰ درجه چرخش داشته باشد و تا فاصله ۴۰ متر (۱۳۰ فوت) در شعاع اندازهگیری کند. هد لیزر بسیار پایدار بوده و در عین حال بهراحتی قابل چرخش است، بدون نیاز به پیچ قفل/آزادکننده. در فرستندههای سری XT از ترازهای الکترونیکی دقیق (Electronic precision vials) استفاده شده است. این ویژگی باعث بازخورد سریعتر در هنگام تراز کردن و کاهش احتمال خطا در کالیبراسیون میشود، زیرا تمامی کاربران یک مقدار زاویهای یکسان مشاهده میکنند (برخلاف خواندن ترازهای حبابی). پرتو لیزر میتواند بهصورت عمود بر صفحه تختی نشانهگیری شود، با دقت ۰٫۰۱ mm/m (۰٫۰۱ mils/inch). مدل XT22 دارای مکانیزم تنظیم دقیق هد لیزر با نسبت دنده 1:1320 است که امکان نشانهگیری بسیار آسان پرتو به سمت دتکتور، حتی در فواصل بسیار طولانی را فراهم میکند. لیزر فیبرکوپلشده پرتو لیزری با پروفایل فوقالعاده یکنواخت ایجاد میکند، بدون بازتابها یا بینظمیها. این ویژگی موجب میشود پرتو لیزر از نظر راستایی (Straightness) دارای خواص اپتیکی بسیار عالی با دقت ±0.003 mm (±0.12 mils) باشد. این فرستنده گزینههای نصب متنوعی دارد. سه آهنربای قوی را میتوان در موقعیتهای مختلف روی دستگاه نصب کرد که امکان قرارگیری آن حتی روی سطوح کوچک را نیز فراهم میکند. بههمراه فرستنده، پایه چندکاره (Multi-bracket) ارائه میشود که قابلیتهای نصب گستردهای را ایجاد میکند؛ از جمله نصب روی سهپایه، پایههای مغناطیسی یا میلهها جهت افزایش ارتفاع فرستنده.
دوربین حرارتی (Thermal Camera)
نمایشگر Easy-Laser® XT12 میتواند بهصورت اختیاری همراه با دوربین تصویربرداری حرارتی (IR) عرضه شود. با ثبت تصویر حرارتی پیش و پس از تنظیم، میتوانید آنها را در مستندات گزارش قرار دهید.
کانکتور AV (HDMI)
نمایشگر XT12 بهصورت استاندارد دارای خروجی HDMI است که امکان نمایش تصویر آن را روی مانیتور یا ویدیو پروژکتور فراهم میکند. این قابلیت بهویژه برای آموزش گروهی بسیار کاربردی است.
چراغ LED
در محیطهایی با نور کم، چراغ LED به روشنایی محل کار کمک میکند.
دوربین ۱۳ مگاپیکسلی
می توانید با برداشت عکس های متعدد قبل، بعد و هنگام الاینمنت لیزری و عکس ها را در گزارش خود ضمیمه نمایید.
