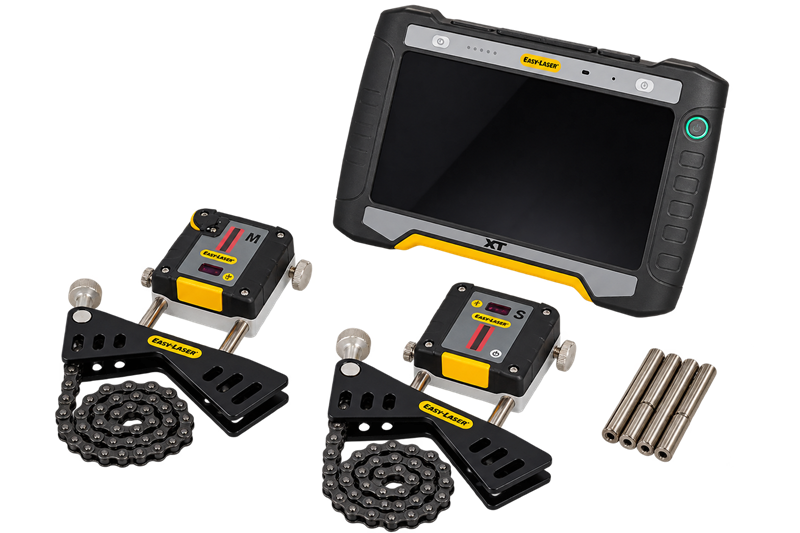

دستگاه الاینمنت لیزری Easylaser XT440 ابزاری ایده‌آل برای انجام هم‌محوری (الاینمنت لیزری) شفت در تجهیزات دوار است. این دستگاه با بهره‌گیری از فناوری لیزر خطی، فرآیند هم‌محوری (الاینمنت لیزری) را برای کاربر بسیار آسان و دقیق می‌سازد.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.
با استفاده از دستگاه Easy-Laser XT440، می‌توانید تمامی مراحل مورد نیاز برای همراستاسازی شفت در ماشین‌های افقی و ماشین‌های عمودی/فلنج‌دار را انجام دهید. نرم‌افزار کاربرپسند این سیستم، شما را گام‌به‌گام در طول فرآیند اندازه‌گیری راهنمایی می‌کند. این سیستم را می‌توانید همراه با واحد نمایشگر مقاوم Easy-Laser XT استفاده کنید، یا برنامه‌ی رایگان XT Alignment را بر روی دستگاه‌های iOS یا Android خود نصب کنید*. در هر صورت، رابط کاربری در تمامی پلتفرم‌ها یکسان و کاملاً شهودی است. واحدهای اندازه‌گیری و نمایشگر XT در برابر ضربه مقاوم بوده و دارای گواهی‌های IP66 و IP67 برای مقاومت در برابر آب و گردوغبار هستند. این، همراه با عمر باتری طولانی، تضمین می‌کند که حتی سخت‌ترین پروژه‌ها را نیز به‌راحتی به پایان برسانید.
از طریق اپلیکیشن، می‌توانید به‌راحتی یک گزارش PDF شامل تمامی داده‌های اندازه‌گیری و تصاویر تهیه و به اشتراک بگذارید. اگر از نمایشگر XT استفاده می‌کنید، این دستگاه دارای دوربین داخلی ۱۳ مگاپیکسلی است. همچنین امکان افزودن دوربین حرارتی (IR) به این نمایشگر وجود دارد تا بتوانید تصویر حرارتی دستگاه را قبل و بعد از همراستاسازی ثبت و مستند کنید.

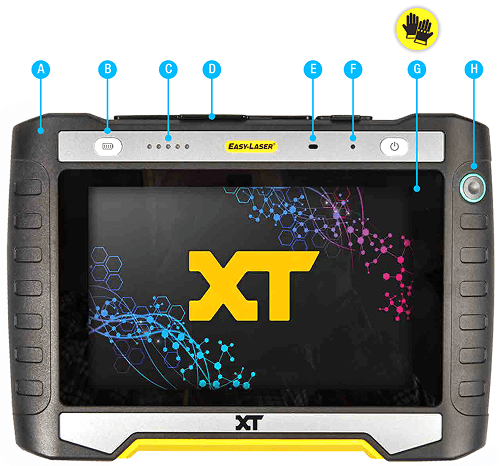

در سیستم نسل XT، این شما هستید که تصمیم می‌گیرید آیا می‌خواهید نمایشگر مقاوم و کاربرپسند XT12 را همراه سیستم داشته باشید یا خیر. این اپلیکیشن همچنین روی دستگاه‌های iOS و Android شما، چه تبلت باشد و چه گوشی، اجرا می‌شود. به این معنا که هیچ‌گاه به یک روش یا دستگاه خاص محدود نمی‌شوید.
الاینمنت لیزری Easy-Laser® XT440 یکی از سیستم های الاینمنت لیزری نسل XT است که بر اساس فناوری کراس پلتفرم ساخته شده است. این بدان معناست که شما قادر خواهید بود داده ها را در بسیاری از دستگاه های دستی مختلف، از جمله XT12 همین کمپانی، نمایش دهید. در ادامه به برخی از کارایی های دستگاه الاینمنت لیزری XT440 اشاره می کنیم:
تمام برنامه‌های XT در یک اپ رایگان
با دانلود نرم افزار XT Alignment تمامی فانکشن های موجود در سری XT برای کاربران قابل استفاده خواهد بود
نمایش داده‌ها روی پلتفرم‌های مختلف
پشتیبانی کامل از سیستم‌عامل‌های iOS، Androidو یا نمایشگرهای اختصاصی برند ایزی لیزر (XT 12)
بدون وابستگی به سخت‌افزار خاص
می‌توانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطاف‌پذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
محصولات سری XT دارای درجه حفاظتی IP66 و IP67 هستند (مقاوم به نفوذ آب و گردوغبار)
عملکرد طولانی‌مدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای واحدهای اندازه‌گیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه می‌دهد
برنامه تنظیم ماشین‌های افقی
رابط کاربری بسیار شهودی است و کاربر را مرحله‌به‌مرحله با انیمیشن و بزرگ‌نمایی عناصر مهم، در فرآیند اندازه‌گیری همراهی می‌کند. شما می‌توانید وضعیت اولیه (As Found) و وضعیت نهایی (As Left) را در یک فایل ذخیره کنید.

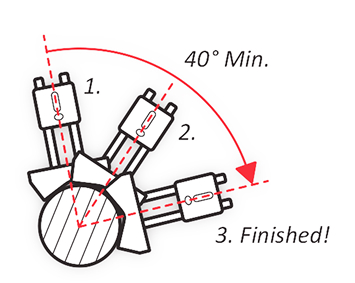

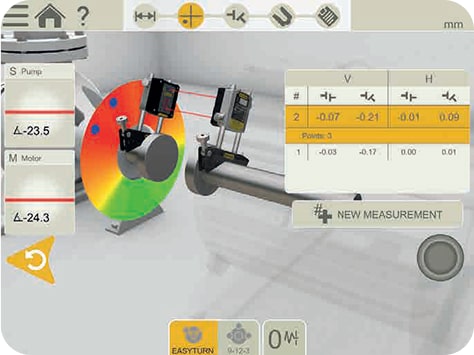

قابلیت EasyTurn™ این امکان را به شما می‌دهد که فرآیند اندازه‌گیری را از هر نقطه‌ای روی دایره چرخش شفت آغاز کنید. فقط کافی است شفت را به سه موقعیت مختلف بچرخانید، حتی با حداقل ۲۰ درجه اختلاف بین هر موقعیت، تا مقادیر اندازه‌گیری ثبت شوند. و تمام! اندازه‌گیری با دقت بالا به‌سادگی انجام شد.

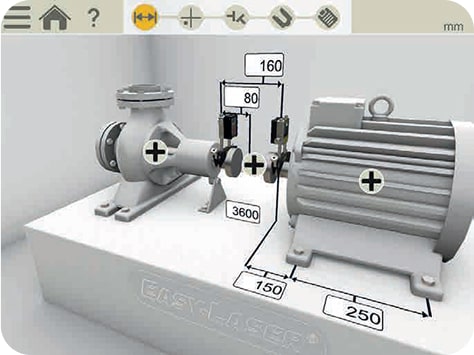

1-وارد کردن ابعاد ماشین
(موقعیت آزاد یا 9-12-3)
2 . اندازه‌گیری با روش دلخواه
(As Found)
3 . مشاهده نتایج

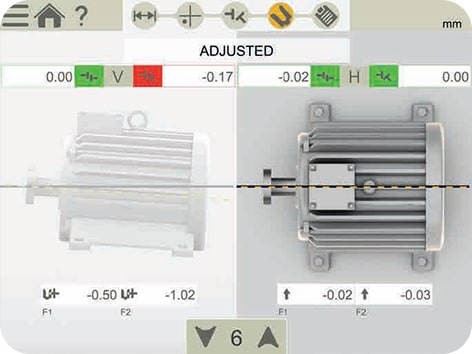

4 . اعمال تنظیمات و اصلاحات
(عدم یکنواختی پایه‌ها)

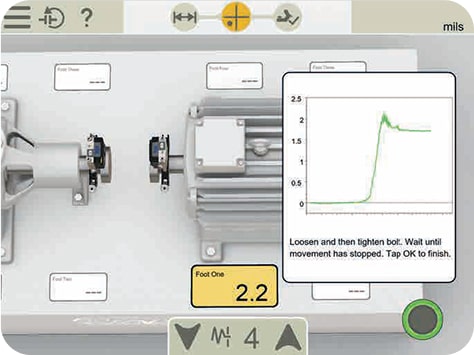

بررسی Soft Foot برای هر دو ماشین

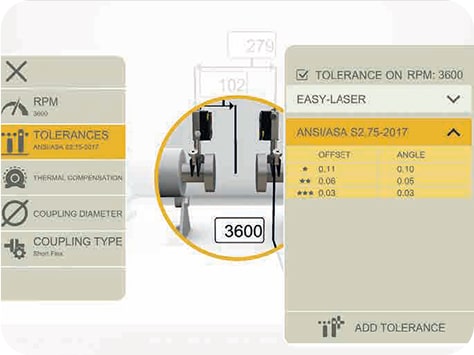

بررسی تلرانس (با تنظیمات پیش‌فرض یا سفارشی)
به همراه راهنمای داخلی قابل‌دسترس در هر مرحله

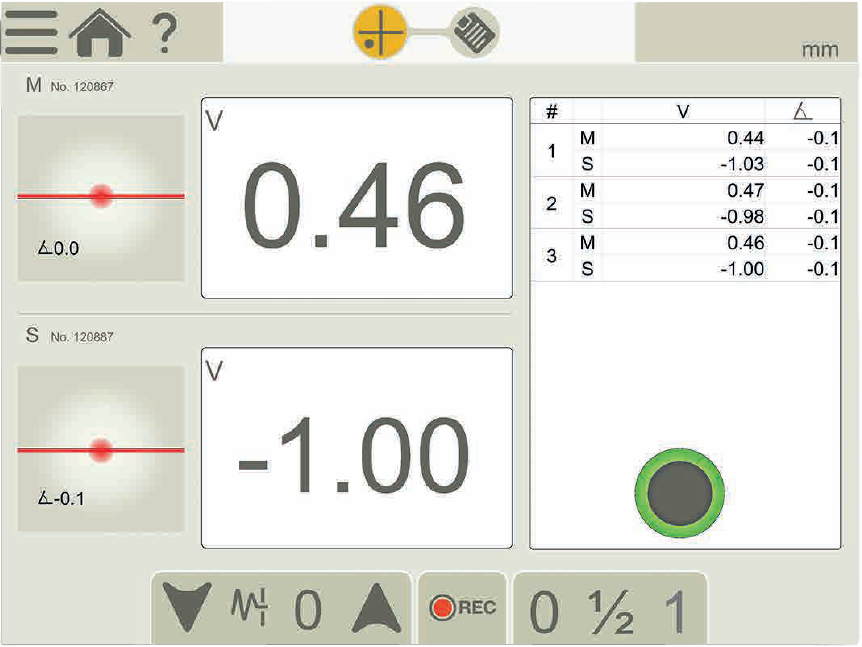

مقادیر – اندیکاتور دیجیتال
با استفاده از برنامه Values، اندازه‌گیری را همانند ساعت‌های اندازه‌گیری (dial gauge) انجام می‌دهید،

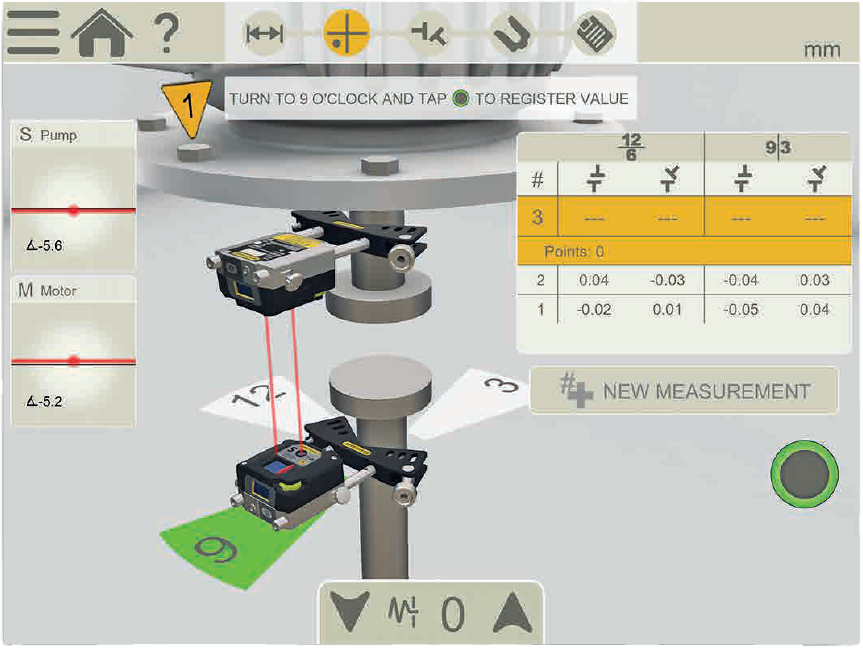

ماشین‌های نصب‌شده به‌صورت عمودی یا فلنجی
برای اندازه‌گیری و همراستاسازی ماشین‌هایی که به‌صورت عمودی یا فلنجی نصب شده‌اند.
لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.

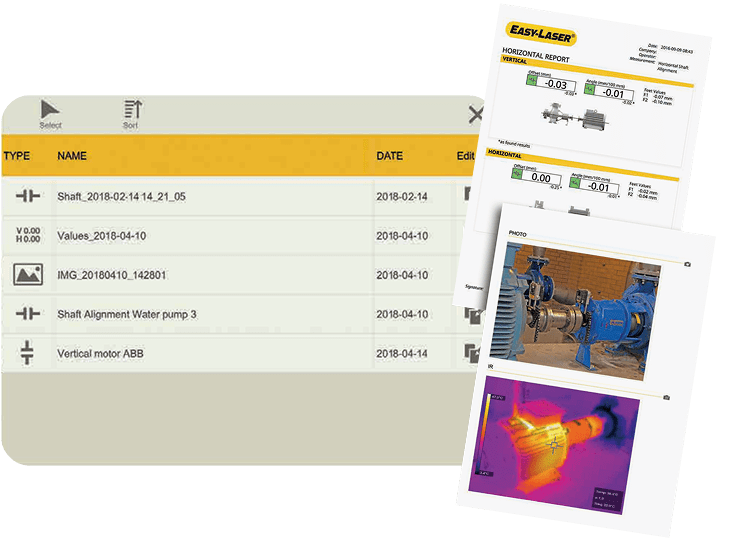

حافظه داخلی
فایل‌های اندازه‌گیری، عکس‌ها و گزارش‌های خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمت‌های فایل متنوع
برای هر اندازه‌گیری، به‌صورت خودکار فایل PDF و فایل Excel تولید می‌شود.
خواندن کد QR و بارکد
شما می‌توانید با اسکن کد QR یا بارکد هر ماشین، فایل و تنظیمات مربوط به آن را با دوربین دستگاه به‌سرعت باز کنید.

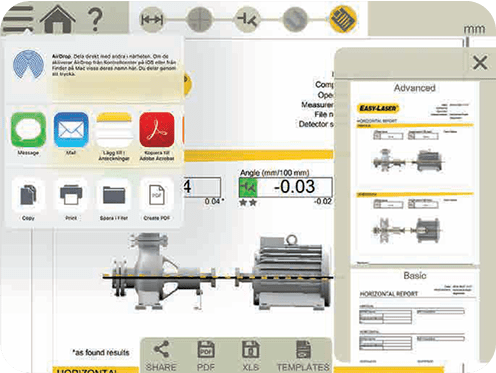

قالب‌های گزارش PDF
از بین دو قالب آماده، یکی را انتخاب کنید.
افزودن یادداشت
می‌توانید برای هر مرحله توضیح یا نکته‌ای بنویسید تا گزارش کامل‌تر و قابل‌فهم‌تری داشته باشید.
امضای الکترونیکی گزارش
با امضا روی صفحه‌نمایش، صحت انجام کار را تأیید کنید. امضا همراه فایل PDF ذخیره می‌شود.
ارسال گزارش‌ها
گزارش‌ها را از طریق ایمیل به‌راحتی ارسال کنید. این امکان در تمام پلتفرم‌ها وجود دارد.
ذخیره روی USB
فایل‌ها را روی فلش USB ذخیره و به دستگاه‌های دیگر منتقل کنید.
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.
افزودن تصویر حرارتی
تفاوت قبل و بعد از همراستاسازی را با تصاویر حرارتی مشاهده کنید.

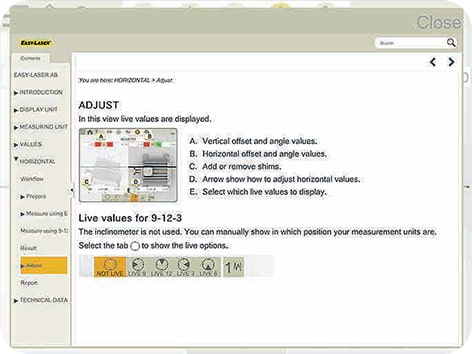

راهنمای داخلی
شما می توانید با جستجو در این قسمت راهنمای کاملی از جزئیات استفاده از فانکشن های دستگاه را در اختیار داشته باشید.
انتخاب تصویر ماشین
از میان مدل‌های سه‌بعدی مختلف، تصویر مناسب برای نمایش ماشین خود را انتخاب کنید.
انتخاب نوع کوپلینگ
می توانید نوع کوپلینگ را وابسته به تجهیز مورد نظرتان انتخاب نمایید. (Spacer Coupling و یا flanged Coupling)
جبران انبساط حرارتی
در مواردی که افزایش دمای تجهیزات روی میزان خطای کوپلینگ تاثیر می گذارد می توانید مقادیر خطا را در انجام الاینمنت لیزری لحاظ کنید.
نمایش معکوس (Swap View)
برای درک بهتر جهت‌های تنظیم، دید را معکوس کنید.
ادامه جلسه قبلی
آخرین اندازه‌گیری شما به‌طور خودکار ذخیره می‌شود و همیشه در دسترس است.
فیلتر مقدار اندازه‌گیری
برای بهبود دقت قرائت‌ها در شرایط اندازه‌گیری نامناسب استفاده می‌شود.
پشتیبانی از چند جفت پایه
برای تراز ماشین‌هایی که بیش از دو جفت پایه دارند.
فعال یا غیر فعال کردن Lock Fit
وابسته به نوع تجهیز، نحوه قرارگیری و قابلیت جابجایی پایه های آن می توانید این گزینه را فعال یا غیر فعال نمایید.
قالب‌ها (Templates)
فایل‌های اندازه‌گیری را به‌صورت قالب ذخیره کنید تا با اطلاعات و تنظیمات ماشین، سریع‌تر مراحل تراز را آغاز کنید.

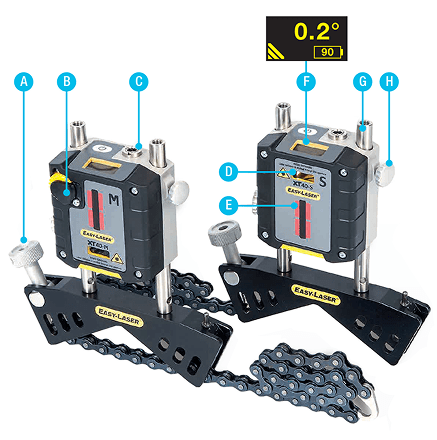

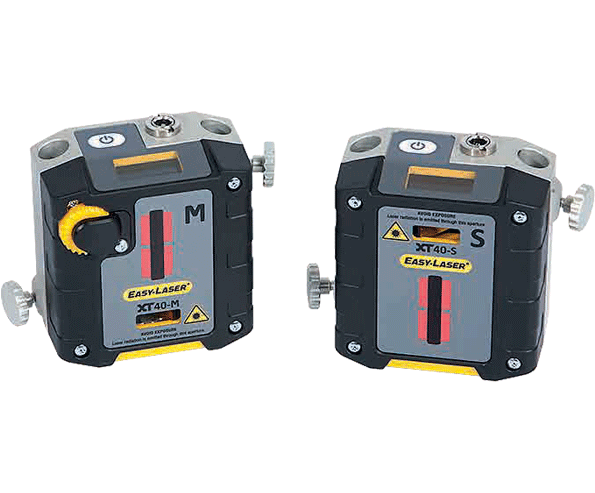

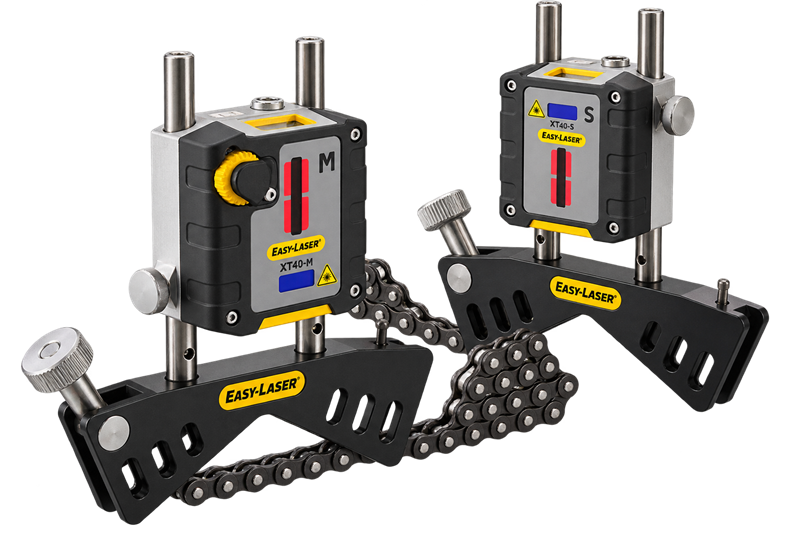

واحدهای XT40 دارای PSD بزرگ 30 میلی‌متری و نمایشگر OLED پیشرفته هستند که زاویه دستگاه را نشان می‌دهد و قرارگیری روی شفت را آسان‌تر می‌کند. تکنولوژی لیزر خطی باعث راه‌اندازی سریع و فرآیند اندازه‌گیری ساده می‌شود. پیچ‌های قفل‌کننده مورب، دستگاه را به‌صورت محکم روی میله‌ها قفل می‌کنند و بدنه آلومینیومی محکم، پایداری بالایی را فراهم می‌سازد. این واحدها دارای استاندارد IP66 و IP67 بوده و در برابر گرد و غبار، آب و ضربه مقاوم هستند.

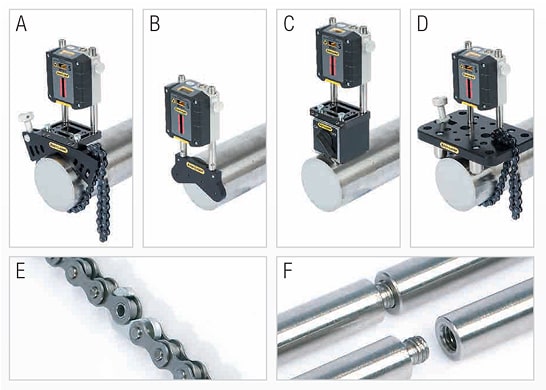

پایه V شکل، هم سبک و هم مستحکم است و با داشتن دو میله، پایداری حداکثری را در تمام جهات فراهم می‌کند. زنجیر از پیش نصب‌شده، امکان نصب سریع روی دستگاه را فراهم می‌سازد.
پایه V شکل، هم سبک و هم مستحکم است و با داشتن دو میله، پایداری حداکثری را در تمام جهات فراهم می‌کند. زنجیر از پیش نصب‌شده، امکان نصب سریع روی دستگاه را فراهم می‌سازد.

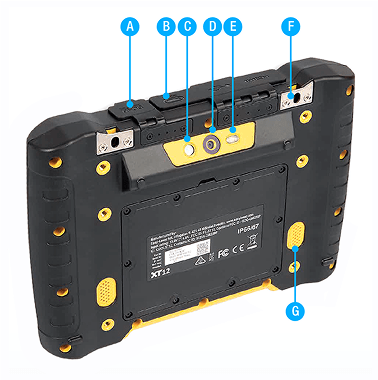

دوربین حرارتی (Thermal Camera)
نمایشگر Easy-Laser® XT12 می‌تواند به‌صورت اختیاری همراه با دوربین تصویربرداری حرارتی (IR) عرضه شود. با ثبت تصویر حرارتی پیش و پس از تنظیم، می‌توانید آنها را در مستندات گزارش قرار دهید.
کانکتور AV (HDMI)
نمایشگر XT12 به‌صورت استاندارد دارای خروجی HDMI است که امکان نمایش تصویر آن را روی مانیتور یا ویدیو پروژکتور فراهم می‌کند. این قابلیت به‌ویژه برای آموزش گروهی بسیار کاربردی است.
چراغ LED
در محیط‌هایی با نور کم، چراغ LED به روشنایی محل کار کمک می‌کند.
دوربین ۱۳ مگاپیکسلی
می توانید با برداشت عکس های متعدد قبل، بعد و هنگام الاینمنت لیزری و عکس ها را در گزارش خود ضمیمه نمایید.
