نصب مطمئن ماشینآلات زمانی حاصل میشود که فونداسیونها به درستی ابعاددهی و نصب شده و ماشینها بهطور صحیح الاینمنت شده باشند. برای این کار علاوه بر ابزارهای دیگر، نیاز به یک ابزار تراز دقیق است. تراز دیجیتال Easy-Laser® XT290 مکمل ایدهآل سیستم الاینمنت شفت شماست و الایمنت دقیق و کارآمد را تضمین میکند.
محصولات Easylaser با دقت بالا، کاربری آسان و قابلیت های پیشرفته، بهترین انتخاب برای هم محوری شفت ها و تراز دقیق ماشین آلات صنعتی هستند.

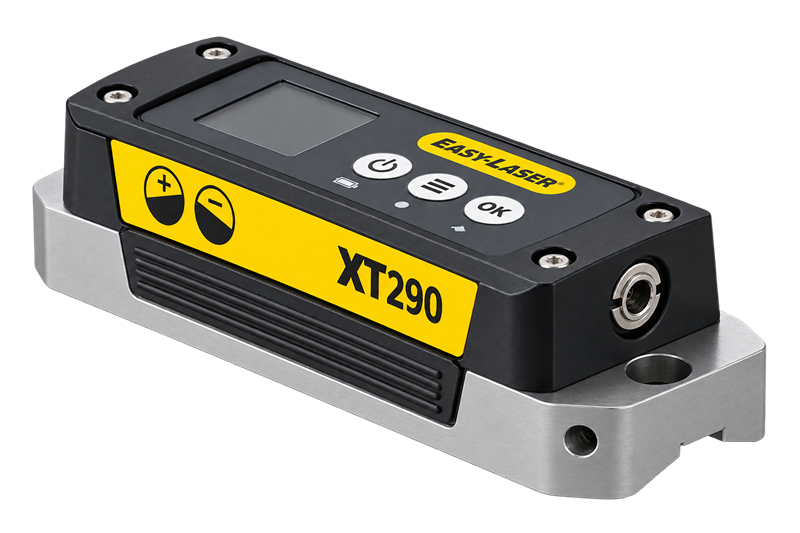

ترازهای دیجیتال ابزارهای بسیار مفیدی برای راهاندازی و تراز کردن اکثر انواع ماشینآلات هستند، مانند تراز کردن پایههای دستگاه، رولها، میزها و غیره. دقت معمول برای تراز در نصب ماشینآلات ۰.۱ میلیمتر بر متر [mils/inch] است تا عملکرد صحیح دستگاه تضمین شود. از دیگر کاربردها میتوان به بررسی مستقیم بودن، تخت بودن و موازی بودن اشاره کرد. Easy-Laser® XT290 بهعنوان یک افزودنی ضروری برای سیستم الایمنت لیزری شما محسوب میشود. دقت بالا با پایه فولادی سختکاری شده و سنگزنی دقیق تضمین میشود. محدوده اندازهگیری وسیع، تثبیت سریع و دقیق تراز و نمایشگر رنگی TFT با گرافیک قابل خواندن، فرآیند اندازهگیری را سریع و آسان میکند. دو سوراخ نصب امکان استفاده از براکتها و انطباقات دلخواه شما را فراهم میکند.
XT290 به اپلیکیشن رایگان XT Alignment (iOS/Android) و نمایشگر XT ما متصل میشود. استفاده از نمایشگر جداگانه، مانند گوشی هوشمند، کار را سادهتر میکند زیرا میتوانید در نقطهای از دستگاه که تنظیم انجام میشود، دادهها را مشاهده و اصلاح کنید. این روش در برخی کاربردها ایمنتر است؛ بهعنوان مثال میتوان واحد را داخل حفاظ ایمنی قرار داد و اندازهگیری را از خارج دنبال کرد. میتوانید گزارش اندازهگیری با تصاویر تهیه کرده و آن را بهصورت PDF یا Excel به اشتراک بگذارید. با استفاده از اپلیکیشن میتوانید مقادیر را در یک بازه زمانی و فرکانس مشخص ثبت کنید (اندازهگیریهای دینامیک). همچنین امکان اتصال همزمان تا چهار واحد دیجیتال (تراز دیجیتال/واحد اندازهگیری) و نمایش آنها در یک صفحه وجود دارد.
از طریق اپلیکیشن، میتوانید بهراحتی یک گزارش PDF شامل تمامی دادههای اندازهگیری و تصاویر تهیه و به اشتراک بگذارید. اگر از نمایشگر XT استفاده میکنید، این دستگاه دارای دوربین داخلی ۱۳ مگاپیکسلی است. همچنین امکان افزودن دوربین حرارتی (IR) به این نمایشگر وجود دارد تا بتوانید تصویر حرارتی دستگاه را قبل و بعد از همراستاسازی ثبت و مستند کنید.
در سیستم نسل XT، این شما هستید که تصمیم میگیرید آیا میخواهید نمایشگر مقاوم و کاربرپسند XT12 را همراه سیستم داشته باشید یا خیر. این اپلیکیشن همچنین روی دستگاههای iOS و Android شما، چه تبلت باشد و چه گوشی، اجرا میشود. به این معنا که هیچگاه به یک روش یا دستگاه خاص محدود نمیشوید.
الاینمنت با مقادیر زنده و مستندسازی به صورت PDF
اپلیکیشن XT Alignment برای iOS و Android
نمایشگر شفاف در XT290
مقادیر زنده و گرافیک قابل مشاهده
پایه منشوری سنگزنی شده با دقت بالا
دو سوراخ برای انطباقات و براکتهای شخصیسازیشده
پایهها برای اندازهگیری روی سطوح استوانهای با قطر بیشتر از ۵۵ میلیمتر

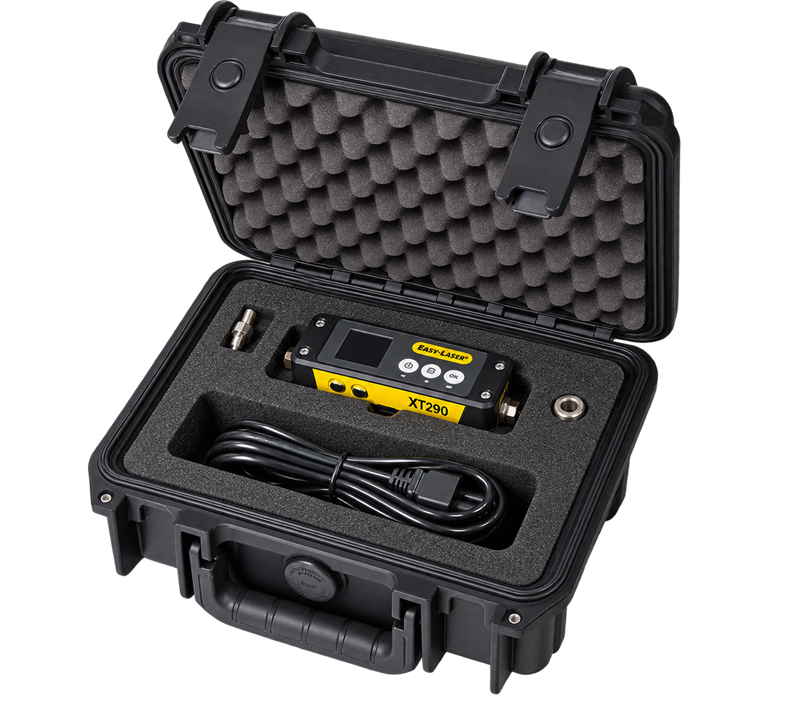

لوازم جانبی، شماره قطعه: ۱۲-۰۹۰۱
تراز دیجیتال دقیق Easy-Laser® XT290 به شما این امکان را میدهد تا ماشینآلات خود را به سادگی و با اطمینان کامل تراز کنید. دقت بالا به لطف پایه سختکاریشده و سنگزنیشده از جنس فولاد و همچنین الکترونیک دقیق دستگاه تضمین میشود. سادگی کار نیز به دلیل پایداری سریع مقادیر اندازهگیری و اتصال آسان به اپلیکیشن XT Alignment فراهم شده است.
تمام برنامههای XT در یک اپ رایگان
با دانلود نرم افزار XT Alignment تمامی فانکشن های موجود در سری XT برای کاربران قابل استفاده خواهد بود
نمایش دادهها روی پلتفرمهای مختلف
پشتیبانی کامل از سیستمعاملهای iOS، Androidو یا نمایشگرهای اختصاصی برند ایزی لیزر (XT 12)
بدون وابستگی به سختافزار خاص
میتوانید سیستم Easy-Laser® XT را با یا بدون نمایشگر اختصاصی و کاربرپسند XT تهیه کنید.
نهایت انعطافپذیری
امکان اتصال تمامی براکت های سری XT به نمایشگر دلخواه شما (صفحه نمایش XT12 و یا نرم افزار XT Alignment)
طراحی مقاوم و صنعتی
محصولات سری XT دارای درجه حفاظتی IP66 و IP67 هستند (مقاوم به نفوذ آب و گردوغبار)
عملکرد طولانیمدت
تا ۱۶ ساعت شارژدهی برای نمایشگر XT و تا ۲۴ ساعت برای واحدهای اندازهگیری
™Easy-Laser PLUS راهکار ابری ماست که امکاناتی فراتر از انتظار ارائه میدهد
Level
عملکرد Level یکی از توابع موجود در برنامهی Values است. با استفاده از این عملکرد میتوانید تراز فونداسیون ماشین، رولها، میزها و سایر سطوح را اندازهگیری کنید.
همچنین امکان ثبت و ضبط تغییرات در طول کارکرد ماشین (اندازهگیری دینامیکی) نیز وجود دارد.
راز دقیق – بهصورت مستقل (Standalone)
تراز دقیق را میتوان بهصورت یک دستگاه مستقل نیز استفاده کرد. این دستگاه دارای صفحهنمایش رنگی روشن با زاویه دید گسترده است. مقادیر اندازهگیری و نمودارها(Real-time) بهروزرسانی میشوند و مقادیر اندازهگیری بهطور فوقالعاده سریع پایدار میگردند.
خواندن کد QR و بارکد
شما میتوانید با اسکن کد QR یا بارکد هر ماشین، فایل و تنظیمات مربوط به آن را با دوربین دستگاه بهسرعت باز کنید.
حافظه داخلی
فایلهای اندازهگیری، عکسها و گزارشهای خود را در حافظه داخلی دستگاه ذخیره کنید.
فرمتهای فایل متنوع
برای هر اندازهگیری، بهصورت خودکار فایل PDF و فایل Excel تولید میشود.
قالبهای گزارش PDF
از بین دو قالب آماده، یکی را انتخاب کنید.
افزودن یادداشت
میتوانید برای هر مرحله توضیح یا نکتهای بنویسید تا گزارش کاملتر و قابلفهمتری داشته باشید.
امضای الکترونیکی گزارش
با امضا روی صفحهنمایش، صحت انجام کار را تأیید کنید. امضا همراه فایل PDF ذخیره میشود.
ارسال گزارشها
گزارشها را از طریق ایمیل بهراحتی ارسال کنید. این امکان در تمام پلتفرمها وجود دارد.
ذخیره روی USB
فایلها را روی فلش USB ذخیره و به دستگاههای دیگر منتقل کنید.
افزودن عکس
برای توضیح بهتر، عکس از وضعیت دستگاه یا محیط کار اضافه کنید.
افزودن تصویر حرارتی
تفاوت قبل و بعد از همراستاسازی را با تصاویر حرارتی مشاهده کنید.
راهنمای داخلی
شما می توانید با جستجو در این قسمت راهنمای کاملی از جزئیات استفاده از فانکشن های دستگاه را در اختیار داشته باشید.
ادامه جلسه قبلی
آخرین اندازهگیری شما بهطور خودکار ذخیره میشود و همیشه در دسترس است.
قالبها (Templates)
فایلهای اندازهگیری را بهصورت قالب ذخیره کنید تا با اطلاعات و تنظیمات ماشین، سریعتر مراحل تراز را آغاز کنید.
دوربین حرارتی (Thermal Camera)
نمایشگر Easy-Laser® XT12 میتواند بهصورت اختیاری همراه با دوربین تصویربرداری حرارتی (IR) عرضه شود. با ثبت تصویر حرارتی پیش و پس از تنظیم، میتوانید آنها را در مستندات گزارش قرار دهید.
کانکتور AV (HDMI)
نمایشگر XT12 بهصورت استاندارد دارای خروجی HDMI است که امکان نمایش تصویر آن را روی مانیتور یا ویدیو پروژکتور فراهم میکند. این قابلیت بهویژه برای آموزش گروهی بسیار کاربردی است.
چراغ LED
در محیطهایی با نور کم، چراغ LED به روشنایی محل کار کمک میکند.
دوربین ۱۳ مگاپیکسلی
می توانید با برداشت عکس های متعدد قبل، بعد و هنگام الاینمنت لیزری و عکس ها را در گزارش خود ضمیمه نمایید.
