در اینجا مثال دیگری از پیچیدگی تکمیل الاینمنت لیزری کوپلینگ بر روی یک پایه انعطاف پذیر است. برخی از صنایع از اسکیت های پمپی استفاده می کنند که به دلایل مختلف به مناطق مختلف کارخانه منتقل می شوند. خواه برای صرفه جویی در هزینه، امکان حذف سریع یا تغییرات فرآیند وجود داشته باشند، انعطاف پذیری این نوع پایه ها حفظ الاینمنت لیزری کوپلینگ را بسیار دشوار می کند. برای نگه داشتن آنها در یک حالت الاینمنت دقیق، اغلب تفکر به اندازه پایه ها انعطاف پذیر است!

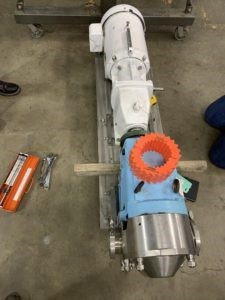

این پمپ لوبی دوار توسط یک موتور و یک گیربکس به حرکت در می آید. موتور به گیربکس قابل الاینمنت لیزری نیست زیرا اتصال مستقیم با پایه C-Face است. این مجموعه موتور/گیربکس دارای 8 فوت است که حرکت را دشوار می کند. توجه داشته باشید که پایه نیز 6 فوت دارد. پمپ دارای 4 فوت است.
اولین کاری که باید انجام می شد تثبیت پایه است. برای این کار از یک آچار گشتاور استفاده کردیم تا پایه های پایه را تا زمانی که فشار یکنواخت روی هر 6 پا داشته باشیم تنظیم کنیم. در اصل، بیرون آوردن پای نرم برای محدود کردن خمش ناسازگار پایه. انجام این کار بدون آچار گشتاور دشوار خواهد بود.
سپس به سمت ماشین های نصب شده روی پایه حرکت کردیم. با علم به اینکه جابجایی واحد درایو مشکل‌سازتر خواهد بود، ما واحد موتور/گیربکس را روی سوراخ‌های پیچ نگهدارنده وسط قرار دادیم، تأیید کردیم که بالاتر از پمپ هستیم، هر پایه نرمی را اصلاح کردیم و سپس پیچ‌های نگهدارنده هر 8 فوت را سفت کردیم. این اکنون ماشین “ایستا” است. سپس الاینمنت را با پمپ به عنوان ماشین “متحرک” انجام دادیم.
پس از تکمیل الاینمنت لیزری، تصمیم گرفتیم پمپ را به یک مکان جدید منتقل کنیم و ببینیم که آیا حرکت با لیفتراک یا قرار گرفتن روی سطح جدید روی الاینمنت تأثیر می‌گذارد یا خیر. سپس به سادگی از آچار گشتاور استفاده کردیم و فشار روی پایه را متعادل کردیم و الاینمنت دوباره برگشت.
