VIBXPERT® II از PRÜFTECHNIK یک دیتاکالکتور و آنالایزر ارتعاش است که برای بازرسیهای پیشبینانه و عیبیابی ماشینآلات دوار طراحی شده است. این دستگاه ترکیبی از سختافزار قدرتمند، نمایشگر رنگی با مصرف انرژی پایین و نرمافزار مدیریتی OMNITREND® است که آن را برای محیطهای صنعتی با نیاز به جمعآوری دادههای گسترده و دقیق مناسب میسازد.

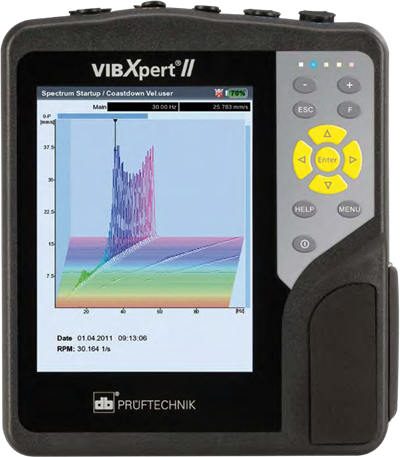

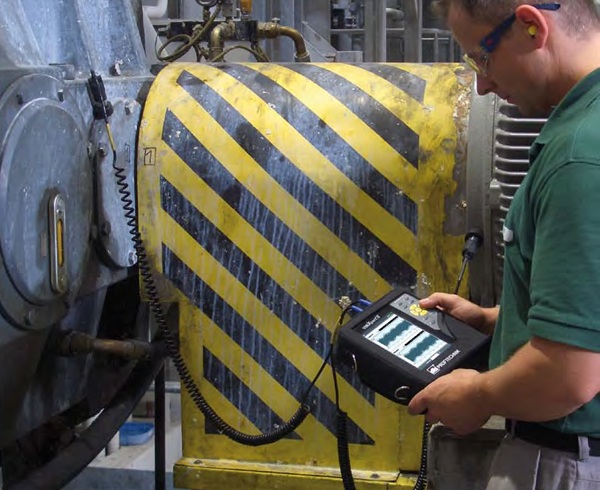

VIBXPERT® II بهعنوان یک دیتاکالکتور و آنالایزر سیگنال ارتعاش طراحی شده است تا هم در عملیات روزمره پایش وضعیت (predictive maintenance) و هم در شرایط تخصصی مهندسی مانند آنالیز مودال و تستهای پذیرش نقش ایفا کند. این دستگاه با نمایشگر ۱۸بیتی TFT (VGA 480×640) اطلاعات طیفی، نمودار اربیت، موجهای زمانی و ترندهای بلندمدت را با کیفیت بصری بالا نمایش میدهد؛ نمایش رنگی و غیرتابان بودن صفحهنمایش، امکان تفکیک سریع مؤلفههای فرکانسی و تشخیص بصری خرابی ها را فراهم میآورد که برای تصمیمگیری میدانی بسیار حیاتی است. از دید مهندسی، پردازشگر دستگاه و قالبهای اندازهگیری بهینهشده باعث میشوند زمان جمعآوری داده برای هر نقطه به حداقل برسد، در حالی که توانایی انتخاب انواع تریگرها (زمانی، سطحی یا خارجی) اجازه میدهد تا رویدادهای گذرا یا شرایط خاص عملکردی بهصورت خودکار ثبت شوند؛ این قابلیت، ترکیب مناسبی از ضبط لحظهای (transient capture) و ثبت بلندمدت را برای تحلیل علتیابی فراهم میکند.
بدنه و اجزای سختافزاری VIBXPERT II از منظر محیطی و عملیاتی نیز بهطور هدفمند طراحی شدهاند: پوستهای سبک، فشرده و ارگونومیک که کار با یک دست را تسهیل میکند، صفحهکلیدی با گریپ ضدلغزش و نور پسزمینهای که بهصورت خودکار با روشنایی محیط تطبیق مییابد و درجه حفاظتی IP65 که دستگاه را در برابر نفوذ گردوغبار و پاشش آب مقاوم میسازد. این ترکیب در عمل به معنای قابلیت کار در کارگاهها، سکوهای صنعتی و شرایط میدانی خشن است. از نظر اتصالات، پنج پورت صنعتی رنگی برای شناسایی سریع و اتصال سنسورهای تکمحوره، تریاکسیال، شتابسنجهای IEPE و ورودیهای ولتاژ تعبیه شدهاند که امکان نمونهبرداری همزمان از منابع متعدد و هماهنگسازی فاز میان کانالها را فراهم میسازند؛ این انعطافپذیری برای تستهای پیچیدهای مانند آنالیز فاز متقابل، اربیت و order analysis روی ماشینهایی با بخشهای مکانیکی متعدد ضروری است. حافظه داخلی مبتنی بر کارت CompactFlash 2GB امکان نگهداری پروفایلها، دادههای موجی، طیفها و گزارشها را فراهم میکند و باتری Li-Ion قابلتعویض با حدود ۸ ساعت عملکرد عملیاتی، تضمین میکند که در طول شیفتهای کاری معمول نیاز به شارژ مداوم نباشد و در صورت نیاز تعویض سریع باتری در میدان امکانپذیر باشد.
در بخش نرمافزاری و عملیات مدیریتی، OMNITREND® به عنوان نرمافزار پشتیبان مدیریت دادهها، برنامهریزی روتها (route-based data collection)، تعریف آستانهها و آرشیو نتایج در دیتابیسهای MS Access یا MS SQL عمل میکند؛ سازوکار گزارشگیری، ایجاد نمودارهای ترند و مقایسه میان ماشینها یا نقاط مختلف، ابزارهای لازم برای تحلیل ریشهای خرابی و برنامهریزی نگهداری را در اختیار تیمهای مهندسی قرار میدهد. نشانگرهای LED سهرنگ مطابق استاندارد ISO یا آستانههای تعریفشده توسط کاربر نمایی سریع از وضعیت ماشین و سلامت باتری ارائه میکنند و قابلیتهایی مانند چاپ گزارش در محل، کیف سخت محافظ، مجموعه اکسسوری شامل کابلها، نگهدارندهها و نسخههای متعلق به محیطهای intrinsically safe، کاربردپذیری دستگاه را در پروژههای صنعتی گوناگون افزایش میدهد. بهطور خلاصه، VIBXPERT II مجموعهای از مشخصات سختافزاری و قابلیتهای نرمافزاری را بهصورتی یکپارچه ارائه میدهد که برای مهندسان نگهداری و آنالیز ارتعاش، هم در تستهای دقیق آزمایشگاهی و هم در شرایط میدانی چالشبرانگیز، یک ابزار عملی و قابلاطمینان محسوب میشود.
Vibration analyses help you identify and eliminate machine faults
A fitting program for every balancing task
Every step of the balancing procedure is explained
Transient event recording with the possibility of FTT post processing
Layer 0Recording of overall velocity signals, RMS,0-p and p-p
Automatic diagnoses simplify machine monitoring
Route-based data collection with a clear display of measuring locations
Field balancing in two planes. A ‘smiley’ appears when the balancing grade is reached
One- or two-channel coast-down test with RMS, amplitude or waterfall
Narrow band and broadband monitoring of characteristic frequencies in the spectrum
Shaft vibration analysis with orbit, static shaft position and runout
Meaningful icons offer guidance in selecting the measurement task
VIBXPERT® II دستگاهی است که برای پاسخ به نیازهای متعدد تیمهای نگهداری و مهندسی در حوزه پایش وضعیت و آنالیز ارتعاش طراحیشده است. این دستگاه نهفقط بهعنوان یک دیتاکالکتور برای ثبت مقادیر کلی و طیفها بهکار میرود، بلکه میتواند بهصورت یک سیستم آنلاین موقت نیز نصب شده و رویدادهای گذرا را با دقت ثبت کند. نمایشگر ۱۸-بیت TFT با رزولوشن VGA (۴۸۰×۶۴۰) و خصوصیات غیرتابان، امکان مشاهده واضح طیفها، اربیتها و موجهای زمانی را فراهم میسازد؛ این کیفیت نمایش بهویژه هنگام بررسی پارامترهای پیچیده فرکانسی یا هنگام مقایسه ترندها بین نقاط مختلف، تصمیمگیریِ سریع و مستدل را برای تکنسینها ممکن میسازد. از منظر مکانیکی، طراحی سبک، فشرده و ارگونومیک به همراه صفحهکلید ضدلغزش و نور پسزمینه تطبیقی، کار در میدان را تسهیل میکند و درجه حفاظت ۶۵ IP تضمین میکند که دستگاه در مقابل گردوغبار و پاشش آب در محیطهای صنعتی مقاومت عملیاتی مناسبی دارد.
سطحِ پردازش و کاربری دستگاه طوری طراحی شده که هم نیازهای اپراتورهای روزمره و هم تحلیلگران ارشد مهندسی را پاسخ دهد. رابط کاربری گرافیکی شهودی، آیکونها و نمایش رنگی باعث میشود آموزش اپراتورها کوتاهتر شود و خطاهای انسانی کاهش یابد؛ در عین حال، پردازنده سریع و قالبهای اندازهگیری بهینه، زمان بهپایان رساندن هر ایستگاه را پایین میآورد که در سایتهایی با صدها نقطه پایش اهمیت حیاتی دارد. قابلیت تعریف روت (route) به شما اجازه میدهد مجموعهای از نقاط، دستگاهها و آستانهها را از پیش تعریف کنید و سپس در اجرا با یک طبقهبندی منظم دادهها بهصورت خودکار ذخیره شوند؛ این رویکرد نه تنها سرعت و تکرارپذیری بازرسیها را بالا میبرد، بلکه باعث میشود تحلیل ترند و گزارشگیری ساختاریافته قابل انجام باشد. در حالت سیستم آنلاین موقت، VIBXPERT II میتواند انواع دادهها را (Overall, Spectrum, Orbit, Phase, Time Waveform و غیره) بهطور پیوسته یا رویداد محور ثبت کند و با استفاده از تریگرهای مبتنی بر زمان، سطح یا سیگنال خارجی رویدادهای گذرا را ضبط نماید. قابلیتی که برای تحلیل ضربه ها و شوکهای ناگهانی که در طیف معمول ظاهر نمیشوند، ضروری است.
واحدهای سختافزاری جانبی و امکانات جمعآوری داده، عملکرد میدانی و کارایی نمونهبرداری را بهطور چشمگیری افزایش میدهند. استفاده از VIBRONET® Multiplexer بهعنوان یک سوییچباکس خودکار امکان ثبت تا ۵۴ نقطه اندازهگیری را با یک دکمه فراهم میآورد؛ این سیستم برای خطوطی با نقاط حساس فراوان یا مکانهای غیرقابل دسترسی بسیار مناسب است و هزینه زمان کار و خطاهای ناشی از تغییر دستی کانکتورها را کاهش میدهد. نسخههای سازگار با الزامات intrinsic safety نیز برای محیطهای پرخطر در دسترس است تا استفاده ایمن در مناطق دارای جوّ انفجاری یا محدودیتهای ایمنی امکانپذیر باشد. نمایش وضعیت ماشین بهصورت بارگراف سهرنگ (Traffic Light) و پنجرهMachine Status که میتواند مقدار مطلق یا درصدی از حد را نشان دهد، یک نمای فوری از وضعیت سلامت ماشین در اختیار قرار میدهد؛ با کلیک روی هر نوار، نمودار ترند مربوط باز میشود که روند رشد یا کاهش شاخصها را در طول زمان نشان میدهد و به تصمیمگیری در مورد نیاز به تعمیر فوری یا برنامهریزیشده کمک میکند.
بخش تحلیل سیگنالهای دستگاه مجموعه کاملی از ابزارهای مهندسی را فراهم میآورد تا انواع عیوب مکانیکی را تفکیک و ریشهیابی کنید. مقادیر کلی و پارامترهای فرآیندی مانند RMS، Peak و Peak-to-Peak برای یک ارزیابی سریع سلامت پایهای بهکار میروند، در حالی که موجزمان (Time Waveform) برای شناسایی ضربات و نامنظمیهای زمانی مناسب است. آنالیز فرکانسی (Spectrum) و Envelope جهت شناسایی و تقویت نشانههای یاتاقان، گیربکس و بالانس کاربرد دارند؛ Cepstrum میتواند در تفکیک هارمونیکها و معکوسشدگی سیگنالها کمک کند و آنالیز فاز (Phase & Cross-channel Phase) برای تعیین منشاء ارتعاش میان بخشهای مختلف ماشین حیاتی است. اوربیت آنالیز و تحلیل موقعیت استاتیک شفت(Runout) اطلاعات دقیقی درباره بیمحوری، لقی و رفتار دینامیکی شفت در شرایط واقعی ارائه میکنند. برای مطالعات ساختاری و مهندسی ارتعاش، Bump Test و Modal Analysis فرکانسهای مود را استخراج میکنند و ODS (Operating Deflection Shape) شکلهای جابجایی در حین کار را نشان میدهد؛ در ماشینهایی با سرعت متغیر، Order Analysis امکان جدا کردن مؤلفههای وابسته به RPM را فراهم میکند و Transient Capture به تحلیل رویدادهای گذرا میپردازد که در آنالیزهای معمولی ممکن است از دست بروند.
از دیدگاه مدیریت داده و رعایت استانداردها، دستگاه و پکیج نرمافزاری آن امکانات گستردهای ارائه میدهند .OMNITREND® بهعنوان نرمافزار مرکزی دادهها، مدیریت روتها، تعریف آستانهها و آرشیو نتایج در دیتابیسهای MS Access یا MS SQL را ممکن میسازد و ابزارهای گزارشگیری، ترندنگ و مقایسه بین ماشینها را در اختیار تیمهای نگهداری قرار میدهد تا تحلیل علّتیابی و برنامهریزی نگهداری مبتنی بر داده انجام شود. قابلیت تنظیم آستانهها مطابق استانداردهای ISO یا معیارهای داخلی سازمان و نمایش سریع با LEDهای سهرنگ، سرعت واکنش اپراتور را بالا میبرد. علاوه بر این، امکانات اجرایی مانند چاپ گزارش در محل، فعالسازی توابع با رمز عبور برای کنترل دسترسی، و آرشیو مطمئن اطلاعات، برای تیمهایی که نیاز به پیادهسازی فرایندهای نگهداری ساختیافته دارند مفید و ضروری است.
برای بهرهبرداری میدانی و حصول دادههای باکیفیت، رعایت برخی نکات عملی و برنامهریزی پیش از اجرا ضرورت دارد. پیش از هر اندازهگیری باید از کالیبراسیون سنسورها و کیفیت اتصال کابلها اطمینان حاصل کرد؛ همچنین تعریف یکنواخت نام نقاط و ساختاربندی روتها باعث سهولت در گزارشگیری و تحلیلهای بعدی میشود. در میدان همواره باتری و حداقل یک واحد یدکی همراه داشته باشید و برای نقاط حساس از سنسورهای تریاکسیال یا IEPE مناسب استفاده کنید. در عمل، برای تشخیص بیتعادلی روی ماشینهای با سرعت ثابت از فرکانس یک برابر دور، برای عیوب یاتاقان از آنالیز Envelope و Cepstrum و برای مسائل وابسته به تغییرات سرعت از Order Analysis بهره ببرید. ثبت بلندمدت و تحلیل ترند با فواصل روزانه یا هفتگی وابسته به اهمیت ماشین به شما این امکان را میدهد که نرخ رشد پارامترهای بحرانی را مشاهده کرده و تعمیرات را برنامهریزی کنید قبل از آنکه خرابی ناگهانی رخ دهد. از نظر نگهداری دستگاه، تمیز نگه داشتن کانکتورها، حفظ نسخههای پشتیبان دادهها در OMNITREND یا سرور سازمان و بروزرسانی مرتب firmware و نرمافزار از مواردی هستند که طول عمر و قابلیت اطمینان سیستم اندازهگیری را تضمین میکنند.
در انتها، فهرستی از گزینهها و لوازم جانبی که میتواند کارایی VIBXPERT II را در محیطهای تخصصی افزایش دهد: شامل VIBRONET Multiplexer برای ثبت اتوماتیک نقاط زیاد، نسخههای Intrinsically Safe برای محیطهای پرخطر، کیتهای بالانس و هولدرهای شفت برای بالانس میدانی، سنسورهای تریاکسیال و شتابسنجهای IEPE برای دادهبرداری با دقت بالاتر، کابلهای مقاوم در برابر خوردگی و کیف سخت برای حمل و نگهداری ایمن است. نمونههای کاربردی متنوعی مانند پایش بلبرینگ و بالانس در کارخانه تولید فنها، تشخیص کاویتاسیون در پمپهای صنعتی، تحلیل Run-up/Coast-down در ژنراتورها و موتورها و بررسی آسیب دندانهها در گیربکسها نشان میدهد که این پلتفرم برای طیف وسیعی از صنایع تولیدی، نفت و گاز، پتروشیمی، انرژی و تأسیسات بزرگ مناسب و کاربردی است.
