دستگاه الاینمنت لیزری LineLazer

Belt alignment

Line Lazer یک راهکار دقیق برای هم‌راستاسازی شفت‌ها است که می‌تواند به همراه دستگاه آنالایزر ^®Leonova Diamond یا از طریق اپلیکیشن LineLazer مورد استفاده قرار گیرد.

این سیستم دو لیزره، امکان هم‌راستاسازی سریع و مطمئن شفت را برای اغلب ماشین‌آلات از جمله ماشین های افقی، عمودی و فلنجی و همچنین شفت های بدون کوپل فراهم می‌کند.

سنسورهای هم‌راستاسازی LineLazer

دارای درجه حفاظتیIP65 (مقاوم در برابر گردوغبار و پاشش آب)
استفاده از پردازش سیگنال دیجیتال(DSP) برای تشخیص خودکار و جلوگیری از تداخل نورهای محیطی
مجهز به سنسورهای خطیCMOS دیجیتال با دقت بالا برای حداکثر صحت اندازه‌گیری
ارتباط بی‌سیم از طریق بلوتوث برای انجام هم‌راستاسازی آسان و بدون کابل

اپلیکیشن LineLazer

دستگاه کاربرپسند برای هم‌راستاسازی لیزری تجهیزات دوار.

طراحی‌شده برای کار با براکت های دقیقLineLazer
راهنمایی گام‌به‌گام کاربر در کل فرآیند هم‌راستاسازی
نمایش اصلاحات مورد نیاز در پایه‌های ماشین به‌صورت بصری و ساده
دارای رابط کاربری جذاب و روان
قابل نصب بر روی Windows، iOS و Android
دانلود رایگان از App Store و Google Play

هم‌راستاسازی مطمئن و بدون دردسر

استفاده از شیب سنج های دو محوره بسیار دقیقبرای اندازه‌گیری زاویه دوران هر دو واحد سنسور
امکان اندازه‌گیری در حالت تمام‌خودکاربا کمتر از نیم دور چرخش شافت
مجهز به براکت‌های آلومینیومی مقاومو زنجیرهای قابل‌افزایش طول برای شافت‌هایی تا قطر 480 میلی‌متر (18 اینچ)

کیت هم‌راستاسازی LineLazer به همراه (Leonova Diamond)

قابلیت انجام محاسبات هم‌راستاسازی برای:

ماشین‌های افقی
ماشین‌های عمودی یا فلنجی

امکانات پیشرفته:

بررسی پایه نرم(Soft Foot Check)
جبران انبساط حرارتی(Thermal Growth Compensation)
کنترل تلرانس‌ها
نمایش میزان ناهماهنگی با کد رنگی (سبز-زرد-قرمز)
قابلیت Feet Lock برای ارائه خودکار روش‌های جایگزین اصلاح هم‌راستاسازی (سرعت و سهولت در فرآیند)

مرور فنی (Technical Overview)

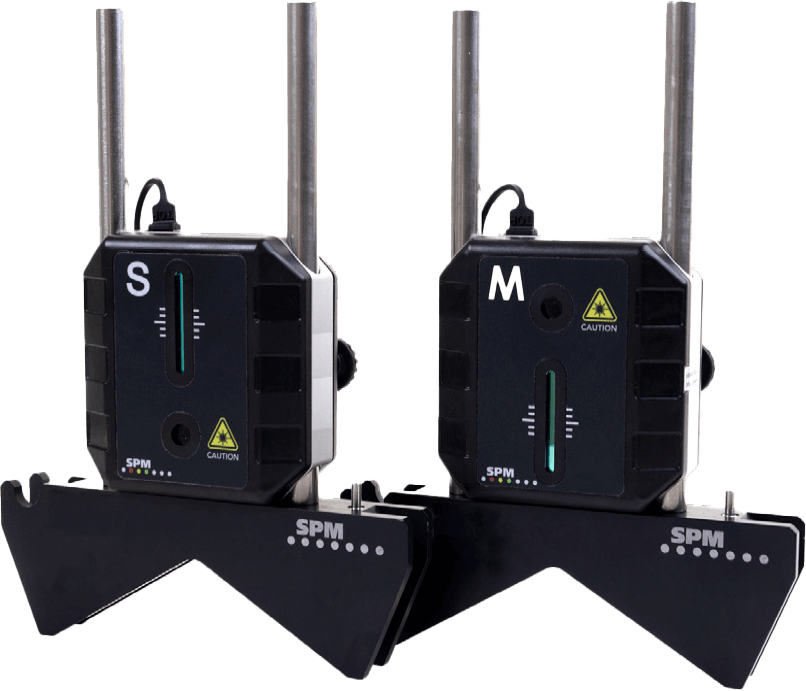

براکت های هم‌راستاسازی کاملاً مشابه هستند، تنها تفاوت در موقعیت دیود لیزر و پیچ تنظیم لیزر در براکت نوع «M» است. این براکت ها از طریق بلوتوث به‌صورت بی‌سیم با دستگاه Leonova Diamond ارتباط برقرار می‌کنند.

برای دستیابی به حداکثر دقت، از پرتو لیزر گستردههمراه با یک دیـتکتور 7 میلی‌متری استفاده می‌شود.
با بهره‌گیری از فیلتر دیجیتال، پرتو لیزر از سایر منابع نوری مزاحم قابل تفکیک است.
هر دو سنسور هم‌زمان به‌عنوان فرستنده و گیرندهعمل می‌کنند.
مجهز به اینکلینومترهای دقیق دو‌محورهکه به‌صورت مداوم زاویه دوران سنسورها را اندازه‌گیری می‌کنند.
امکان اندازه‌گیری تمام‌خودکاربا کمتر از نیم دور چرخش شافت.
نتایج اندازه‌گیری با دقت صدم میلی‌متریا هزارم اینچ نمایش داده می‌شوند.

مشخصات فنی دستگاه الاینمنت لیزری LineLazer

برد اندازه‌گیری

تا 10 متر (32.8 فوت)

نرم‌افزار داخلی (Firmware)

عیب‌یابی خودکار، کالیبراسیون، پردازش سیگنال

باتری داخلی

لیتیوم-یون قابل شارژ

زمان کارکرد

بیش از 12 ساعت در حالت استفاده نرمال

دمای کاری

۱۰- تا ۵۰ درجه سانتی گراد

نوع کانکتور

mini-B USB (برای شارژ و ارتباط)

ارتباط بی‌سیم

Bluetooth v4.0 Class II

جنس بدنه

پلاستیک مقاوم PC بعلاوه آلومینیوم آنودایز شده

درجه حفاظت

IP65

ابعاد

مدل LLS10: 86×81.5×40 mm (3.4×3.2×1.6 in)
‎مدل LLM10: 86×81.5×46 mm (3.4×3.2×1.8 in)

وزن

حدود 230 گرم

اطلاعات محصول

به‌راحتی می‌توانید کاتالوگ کامل محصولات را همین‌جا دانلود کنید.

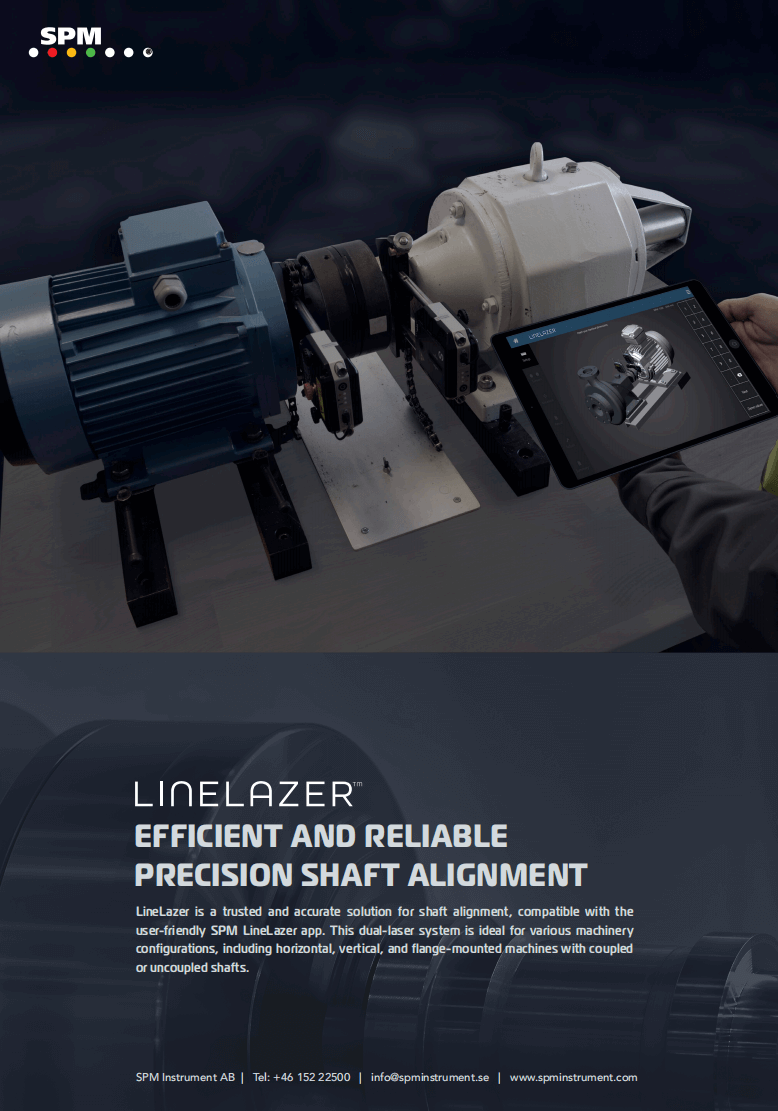

LineLazer (pdf)
