پایش وضعیت ماشین آلات بحرانی

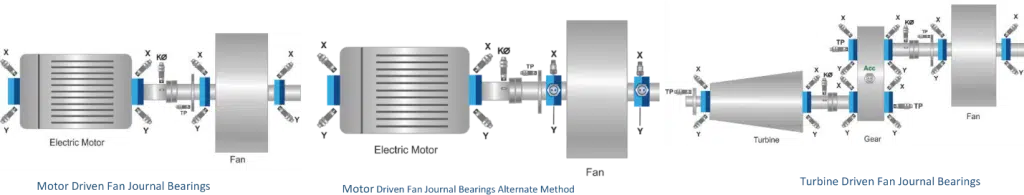

فن های ID-FD-PD

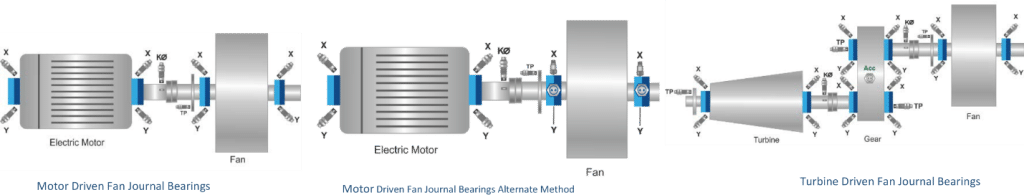

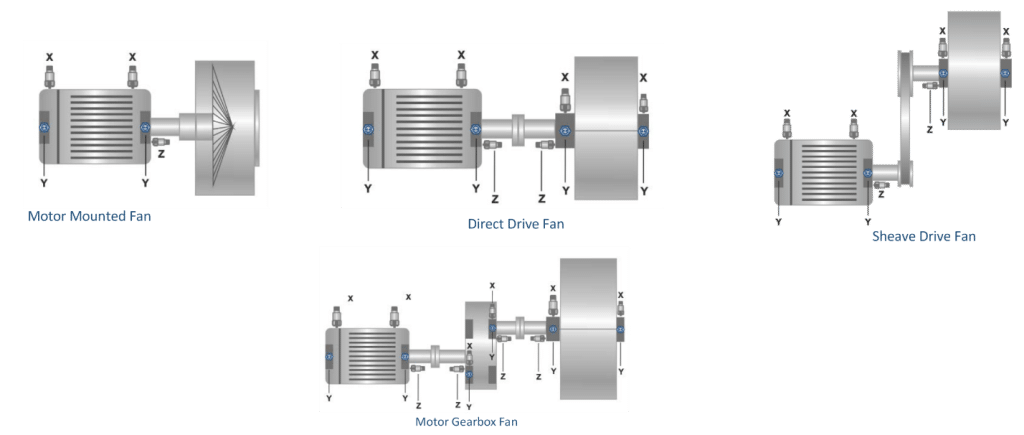

فن های موتوری و توربین محور عظیم، به عنوان فن های FD/PA در تولید برق بخار استفاده می شوند. این فن ها می توانند از چند صد تا چند هزار کیلووات قدرت داشته باشند. سرعت چرخش آنها معمولاً در محدوده 300 تا 900 دور در دقیقه است و به دلیل قدرت زیاد و وزن زیاد معمولاً به بیرینگ های ژورنال مجهز می شوند. ارتعاشات بیرینگ های ژورنال عمدتاً با سنسورهای جابجایی سنج اندازه‌گیری می‌شود، زیرا بیرینگ های ژورنال کلرنس های نسبتاً بیشتری در مقایسه با بیرینگ های غلتشی دارند، اگرچه در برخی موارد نادر بیرینگ های ژورنال فن در سطوح بالای ارتعاش توسط شتاب‌سنج‌ها در جهت شعاعی اندازه‌گیری می‌شوند. همچنین گاهی اوقات، یاتاقان محوری/ thrust  فن های بزرگ با سنسورهای جابجایی سنج بررسی می شود.

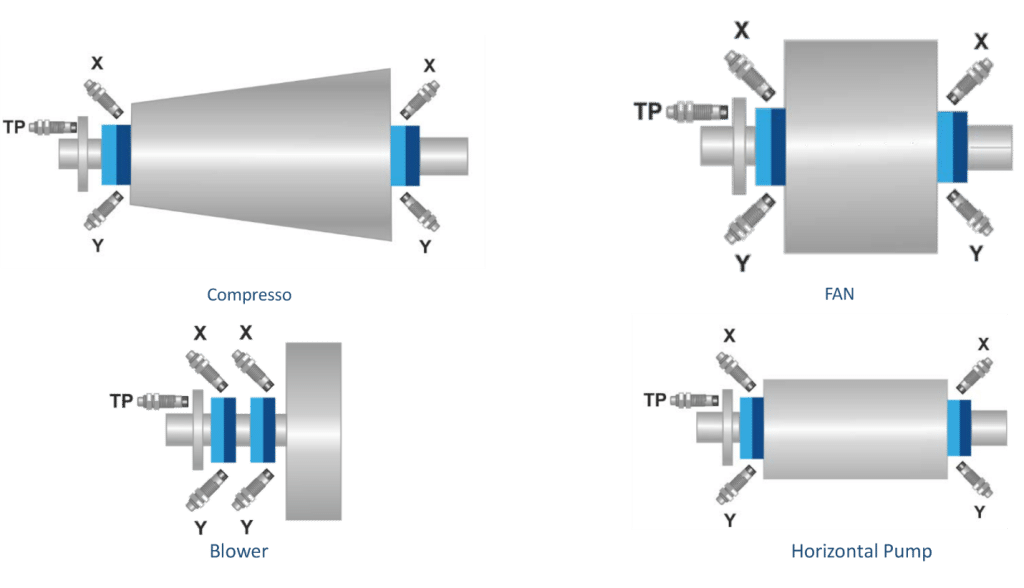

تجهیزات محرک:

تجهیزات محرک شامل دمنده ها، کمپرسورها، فن ها و پمپ ها می باشد. تجهیزات محرک معمولاً توسط ۲ سنسور شتاب‌سنج متعامد برای بیرینگ های غلتشی و سنسورهای جابجایی سنج برای بیرینگ های ژورنال استفاده می‌شوند.

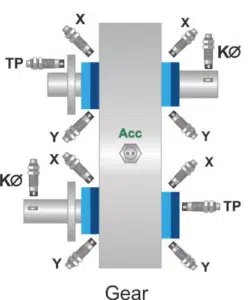

Speed Changers (Gears)

چرخ دنده ها برای کاهش سرعت یا افزایش سرعت استفاده می شوند. گیربکس ها معمولاً با شتاب سنج هایی که در جهت شعاعی روی بدنه بیرینگ ها نصب می شوند اندازه گیری می شوند. در مورد بیرنگ های دو ردیفه که نیروهای محوری را خنثی می کند، کاربر نیازی به اندازه گیری نیروهای محوری ندارد.

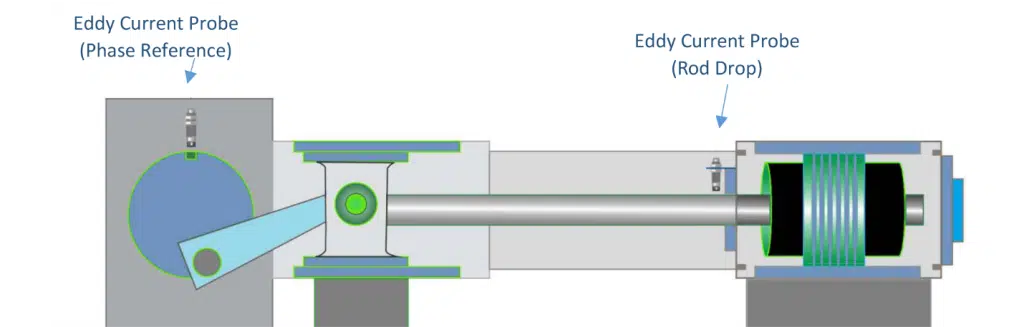

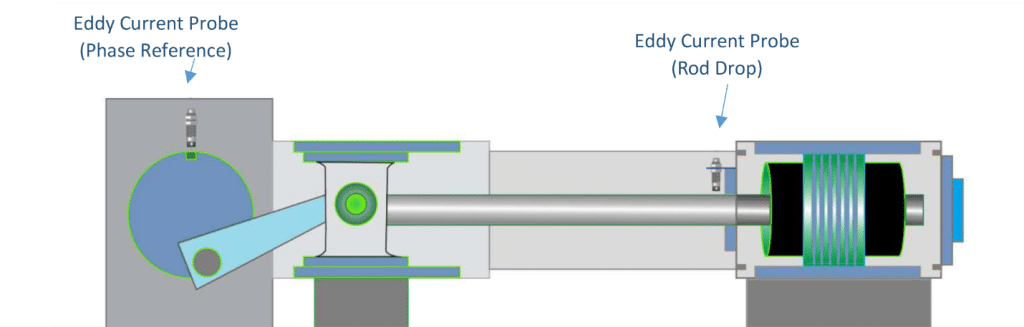

ماشین های رفت و برگشتی :

بسیاری از کمپرسورها یا پمپ های گاز فشار قوی در صنعت از نوع رفت و برگشتی هستند. دو نوع اندازه گیری در این نوع ماشین ها بیشتر رایج است. نوع اول اندازه گیری ارتعاشات کلی سرسیلندر توسط شتاب سنج است. نوع دوم اندازه گیری Rod Drop پیستون است تا اطمینان حاصل شود که باندهای سوار پیستون تا حد خطرناکی فرسوده نشده اند که ممکن است منجر به تماس احتمالی بین پیستون و دیواره های سیلندر داخلی شود. Rod Drop یک روند طولانی مدت از فاصله متوسط بین سنسور جابجایی سنج و میله پیستون است.
