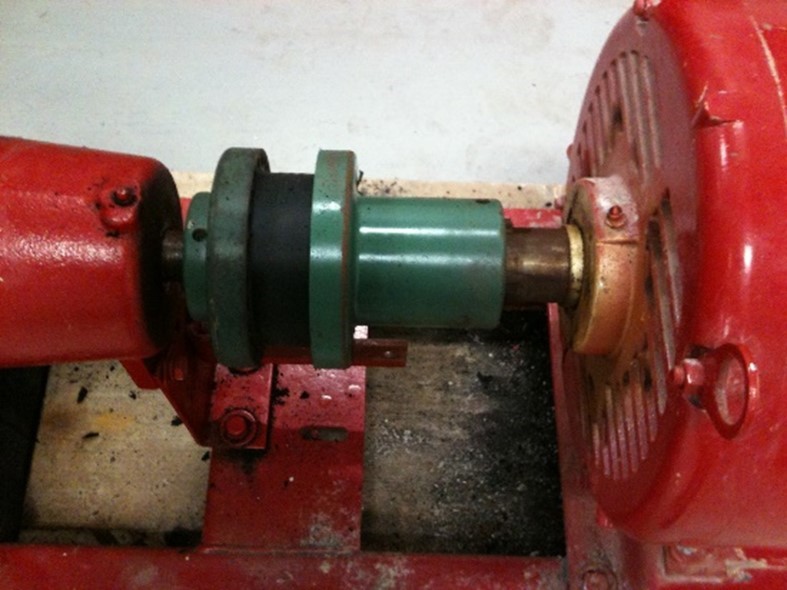

بررسی الاینمنت لیزری (هم راستا سازی شفت، همراستازی کوپلینگ) بر روی یک پمپ جدید که اخیراً به عنوان بخشی از ساخت و ساز جدید نصب شده بود، انجام شد. حتی با وجود اینکه زمان کار زیادی نداشت، همان طور که گرد و غبار درج اتصال روی پایه نشان داده شده بود، قبلاً علائم مشخصی از عدم الاینمنت (همراستازی شفت، همراستازی کوپلینگ) وجود داشت. پمپ جدید در کارخانه الاینمنت (همراستازی شفت، همراستازی کوپلینگ) شده است.

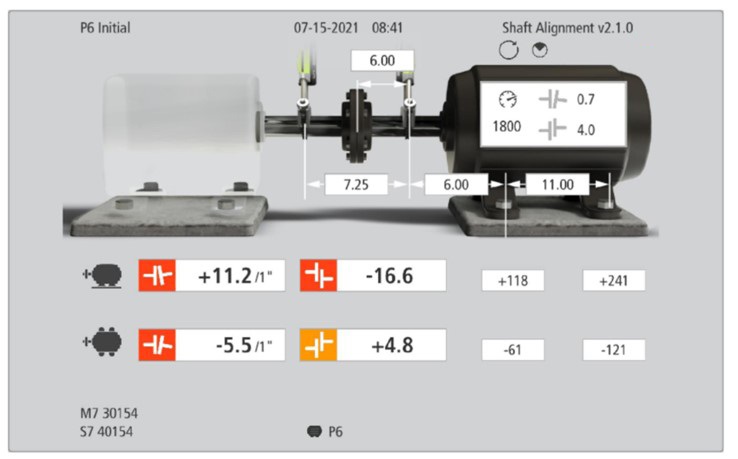

بررسی الاینمنت کوپلینگ نشان داد که در هر دو سطح افقی و عمودی به شدت ناهماهنگ بوده است.

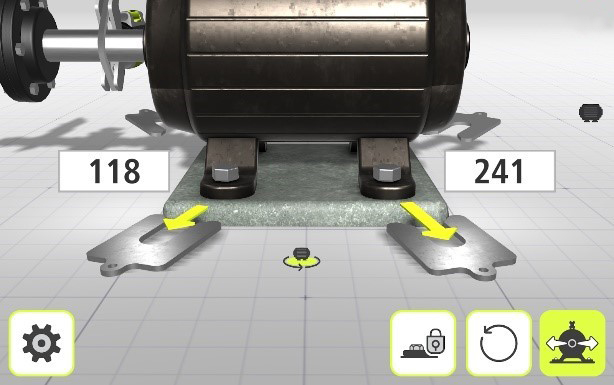

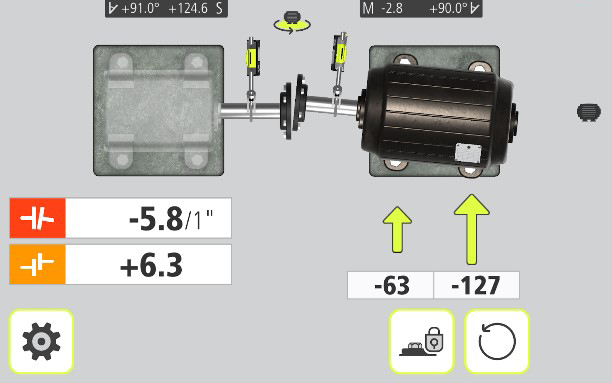

موتور باید 118 میل (0.118 اینچ) در پای جلو و 241 میل (0.241 اینچ) در پای عقب پایین بیاید. همچنین باید 61 میل (0.061 اینچ) در پای جلو و 121 میل (0.121 اینچ) در پای عقب به صورت افقی حرکت می کرد.
من گمان می‌کنم که این الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) با یک خط مستقیم انجام شده است، زیرا مقادیر افست “نزدیک” 16.6 میل (0.0166″) در صفحه عمودی و 4.8 میل (0.0048″) در صفحه افقی بودند، اما مقادیر زاویه‌ای حتی نزدیک به هم نبودند. زاویه عمودی 11.2mils/1″ که 16 برابر تحمل زاویه 0.7mils/1″ و زاویه افقی 5.5mils/1″ تقریباً 8 برابر استاندارد است.
هنگام استفاده از یک تیغه برای انجام الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ)، انحراف زاویه ای را مشاهده نمی کنید.
خوشبختانه، زیر پایه‌های موتور به اندازه کافی شیمز وجود داشت که می‌توان انحراف عمودی را بدون اتصال به پایه اصلاح کرد.
همچنین فضای خالی کافی در سوراخ های پیچ و مهره های پایه موتور وجود داشت تا عدم الاینمنت لیزری افقی (همراستازی شفت، همراستازی کوپلینگ) بدون اتصال به پیچ اصلاح شود.

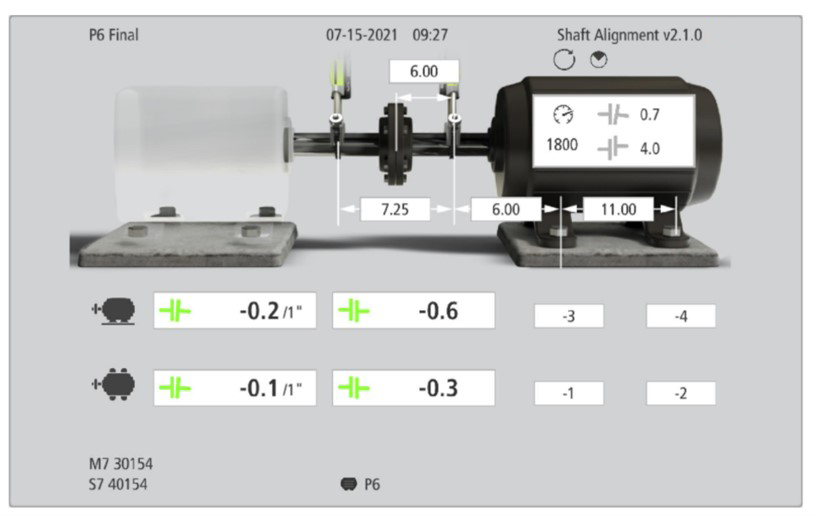

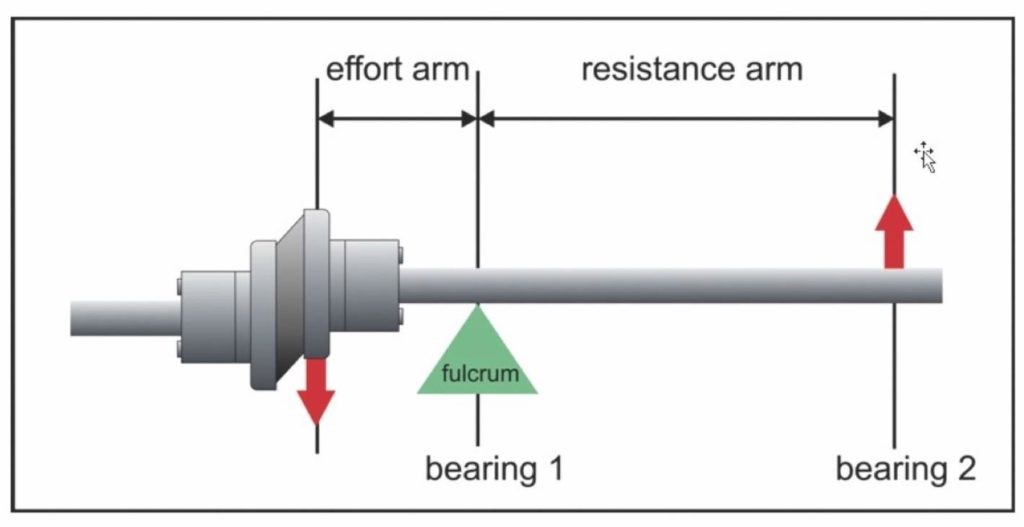

الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) به سرعت و به راحتی در عرض 45 دقیقه، ، با مقادیر زاویه ای و افست عمودی و افقی بهتر از تلورانس های استاندارد عالی برای 1800 RPM تکمیل شد. این به میزان زیادی نیروهای عدم الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) را که از طریق کوپلینگ “انعطاف پذیر” از شفت موتور به شفت پمپ منتقل می شود، کاهش می دهد. کاهش این نیرو بر بیرینگ ها، پیچ و مهره ها و کوپلینگ ها منجر به عمر بسیار طولانی تر دستگاه می شود.
یک مزیت دیگر مصرف انرژی کمتر خواهد بود. هزینه تملک، بهره برداری و نگهداری این دارایی مطمئناً بسیار کمتر از زمانی است که الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) شفت انجام نشده باشد.

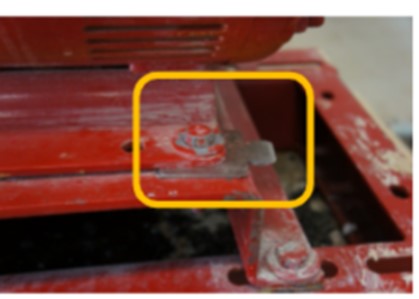

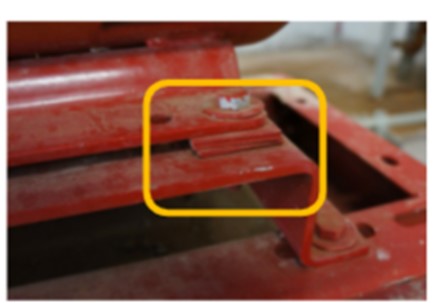

در اینجا الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) نهایی و همچنین تصاویر شیم ها نهایی است. شیمز های رنگ شده از جنس استیل کربن با شیمز های تمیز از جنس استنلس استیل جایگزین شدند.
این مثال نیاز به بررسی الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) چند بار در طول نصب اولیه تجهیزات دوار را نشان می دهد. به طور معمول، ما الاینمنت لیزری کوپلینگ را در کارخانه توصیه می کنیم تا مطمئن شویم که قبل و بعد از تزریق (در صورت انجام)، قبل و بعد از اتصال لوله کشی و شش ماه پس از نصب برای بررسی ته نشین شدن فونداسیون/پایه، الاینمنت لیزری (همراستازی شفت، همراستازی کوپلینگ) مناسب است.
